Пневмораспределители KIPVALVE серии 4 с пневматическим управлением.

Используются в таких системах, где нет возможности или недопустимо применять электрические сигналы для управления пневмораспределителями (например, при высокой влажности или при опасности поражения электрическим током).

Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".

Управление: Пневматическое, осуществляется путем подачи сжатого воздуха в порт управления (резьба G1/8"). В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.

Конструкция: Относятся к распределителям золотникового типа с прямым пневматическим управлением.

Функции переключения: Линейка пневмораспределителей KIPVALVE с пневмоуправлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.

Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:

  • Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
  • Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).

Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).

Стоимость пнеммораспределителей с электропневматическим управлением

Общие технические характеристики распределителей KIPVALVE с пневмоуправлением

Параметр Значение
Конструкция золотникового типа (с прямым управлением)
Максимально допустимое давление 12 бар
Минимальное давление управления 2 бар
Рабочее давление 1,5…8 бар
Рабочая среда фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды 5…50 °С
Частота срабатывания 5 циклов/с
Степень защиты IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Время отклика на управляющий сигнал 0,05 сек.

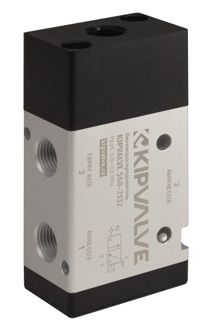

Пневмораспределители 3/2 с пружинным возвратом, одностороннего управления, серия 4

Пневмораспределители 3/2 с пружинным возвратом,
одностороннего управления, серия 4

3/2 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Установка на плиту Фото, 3D модель, Чертеж (1)
Вх/Вых Сброс Управление

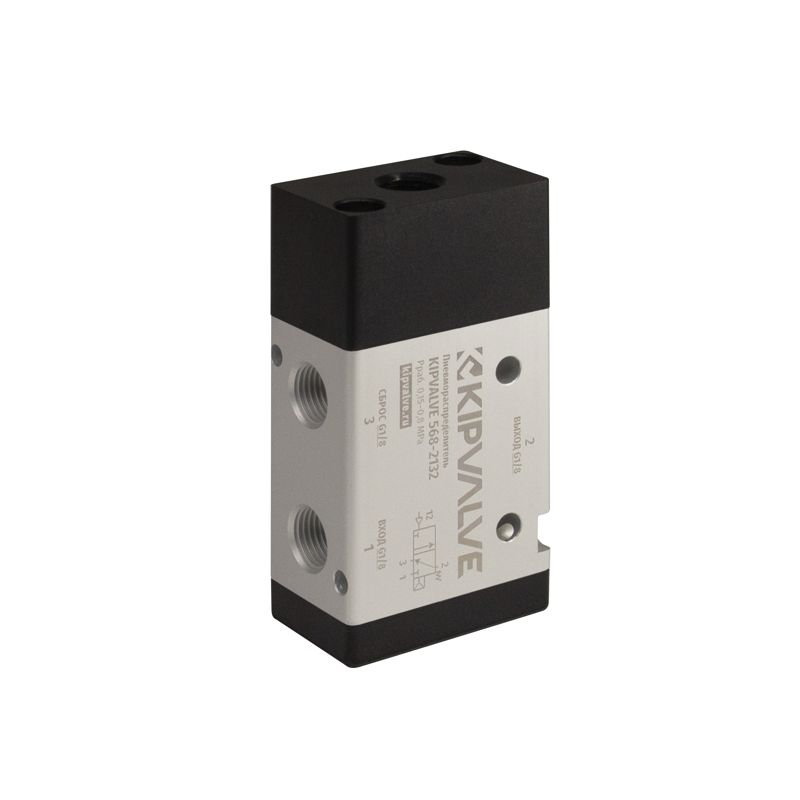

KIPVALVE 468-2132

Кодировка по системе AIRTAC 3A210-06

G1/8 G1/8 G1/8 730 (43,8) нет

KIPVALVE 464-2132

Кодировка по системе AIRTAC 3A210-08

G1/4 G1/4 G1/8 840 (50,4) нет

KIPVALVE 463-3132

Кодировка по системе AIRTAC 3A310-10

G3/8 G3/8 G1/8 1580 (94,8) нет

(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

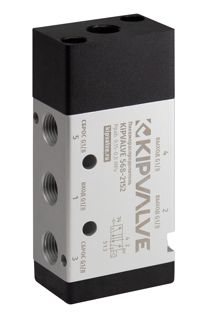

Пневмораспределители 5/2 с пружинным возвратом, одностороннего управления, серия 4

Пневмораспределители 5/2 с пружинным возвратом,
одностороннего управления, серия 4

5/2 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Установка на плиту Фото, 3D модель, Чертеж (1)
Вх/ВыхСбросУправление

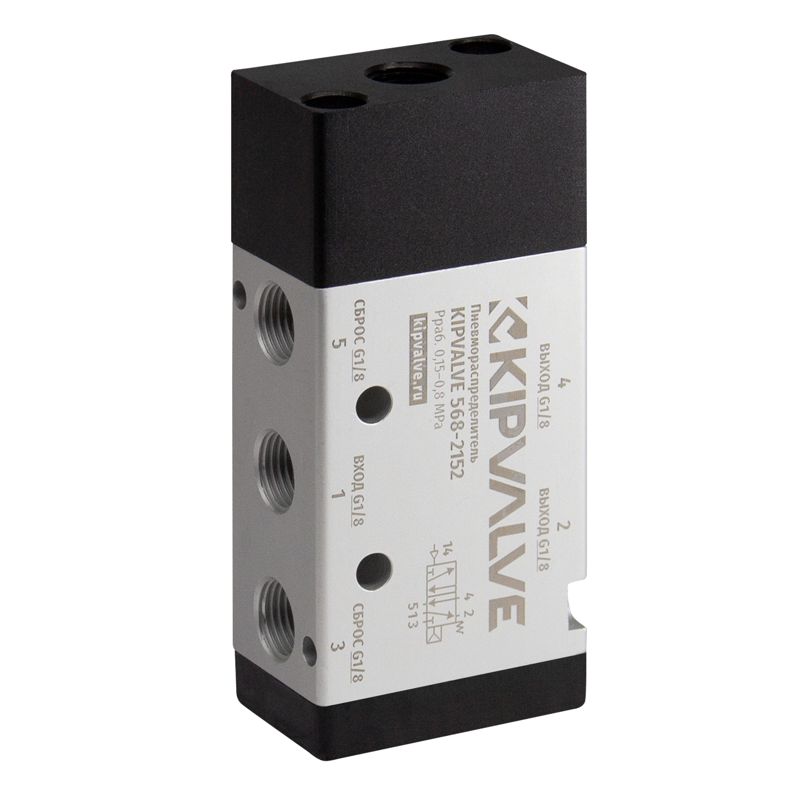

KIPVALVE 468-2152

Кодировка по системе AIRTAC 4A210-06

G1/8 G1/8 G1/8 730 (43,8) G200

KIPVALVE 464-2152

Кодировка по системе AIRTAC 4A210-08

G1/4 G1/8 G1/8 840 (50,4) G200

(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

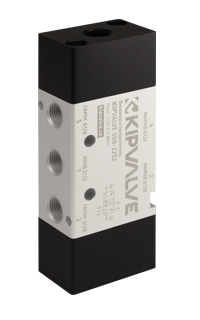

Пневмораспределители 5/2 бистабильные, двухстороннего управления, серия 4

Пневмораспределители 5/2 бистабильные,
двухстороннего управления, серия 4

5/2 бистабильные
Модификация Присоединение Расход, Нл/мин (м3/ч) Установка на плиту Фото, 3D модель, Чертеж (1)
Вх/ВыхСбросУправление

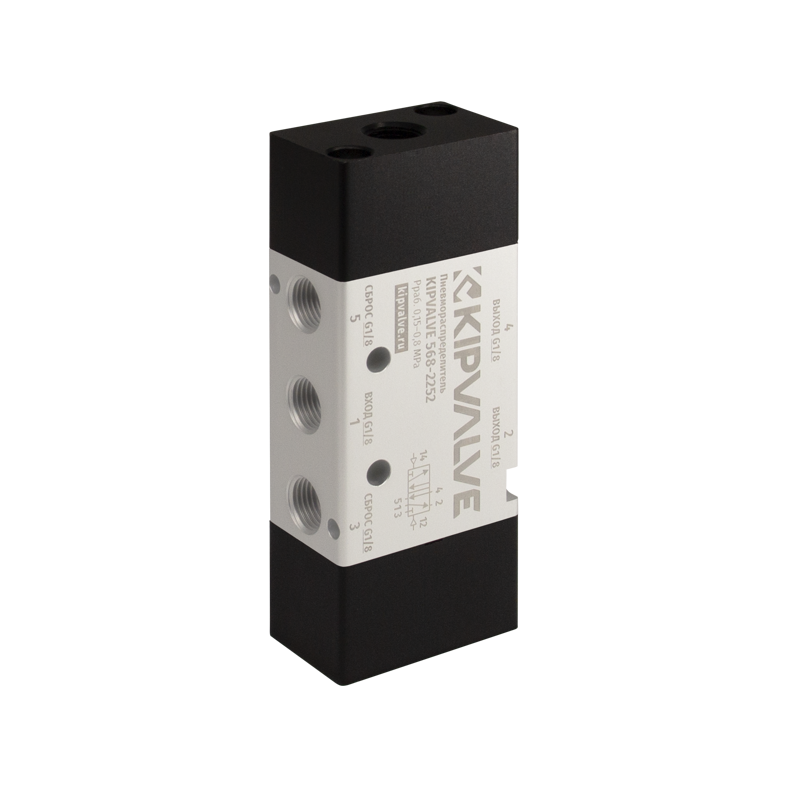

KIPVALVE 468-2252

Кодировка по системе AIRTAC 4A220-06

G1/8 G1/8 G1/8 730 (43,8) G200

KIPVALVE 464-2252

Кодировка по системе AIRTAC 4A220-08

G1/4 G1/8 G1/8 840 (50,4) G200

(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.


Плита G200

Плиты серии KIPVALVE G200

Модификация плиты Количество распределителей Размер, мм 3D модель, чертеж Цена, Руб. с НДС
AB
G200 2T 2 58 69 413,00
G200 4T 4 104 115 708,00
G200 6T 6 150 161 1 062,00
G200 8T 8 196 207 1 475,00
На плиту KIPVALVE G200 устанавливаются пневмораспределители:
KIPVALVE 468-2152KIPVALVE 464-2152
KIPVALVE 468-2252KIPVALVE 464-2252

Расшифровка условного обозначения пневмораспределителей KipValve

338N - 1133C

Серия

3: 3-й форм- фактор

4: 4-й форм- фактор

7: 7-й форм- фактор

8: 8-й форм- фактор

Тип управления

3: Электропневматическое управление

4: Ручное управление

5: Механическое управление

6: Пневматическое управление

Присоединительный размер

5: M5×0.8

8: G1/8"

4: G1/4"

3: G3/8"

2: G1/2"

1: G1"

Стандарт стыковочной поверхности

N: по типу NAMUR (для распределителей с электропневматическим управлением)

Количество позиций

2: 2 позиции

3С: 3 поз., центральная закрыта

3Е: 3 поз., центральная открыта

3Р: 3 поз., центральная под давлением

Количество портов

2: 2 порта

3: 3 порта

5: 5 портов

Число сторон управления


1: одностороннее

для распределителей с электропневматическим и пневматическим управлением

2: двухстороннее


0: одностороннее (для распределителей с ручным и механическим управлением)

Габарит корпуса

1: 1-й габарит

2: 2-й габарит

3: 3-й габарит

4: 4-й габарит

8: 8-й габарит

Значение габарита пневмораспределителя указывает на ширину его корпуса. Каждый форм-фактор имеет свою линейку габаритов. Конкретное значение указано в чертежах моделей.

Пример расшифровки - 434-2152:

Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
