Пневмораспределители KIPVALVE серии 4 с электропневматическим управлением (присоединение NAMUR).

Используются для управления пневмоцилиндрами, пневматическими клапанами, поворотными пневмоприводами, имеющими стыковочную поверхность NAMUR для установки распределителей.

Присоединение: Порты подключения давления G3/8", порты сброса давления G1/4". Порты управления в соответствии с NAMUR (VDI/VDE3845).

Управление: Электропневматическое, осуществляется при помощи катушек серии CL. Катушки CL имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.

Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота.

Функции распределения: Линейка пневмораспределителей KIPVALVE NAMUR с электропневматическим управлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.

Монтаж: На стыковочную поверхность по NAMUR через сквозные отверстия в корпусе

Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габарита. Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).

Стоимость пнеммораспределителей с электропневматическим управлением

Общие технические характеристики пневмораспределителей KIPVALVE

Параметр Значение
Конструкция золотникового типа (с пилотным управлением)
Максимально допустимое давление 12 бар
Рабочее давление 1,5…8 бар
Рабочая среда фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды 5…50 °С
Частота срабатывания 5 циклов/с
Ручное дублирование срабатывания есть
Степень защиты IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Время отклика на управляющий сигнал 0,05 сек.

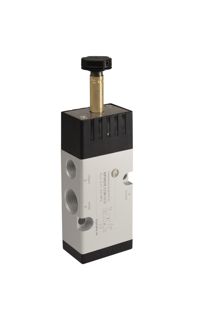

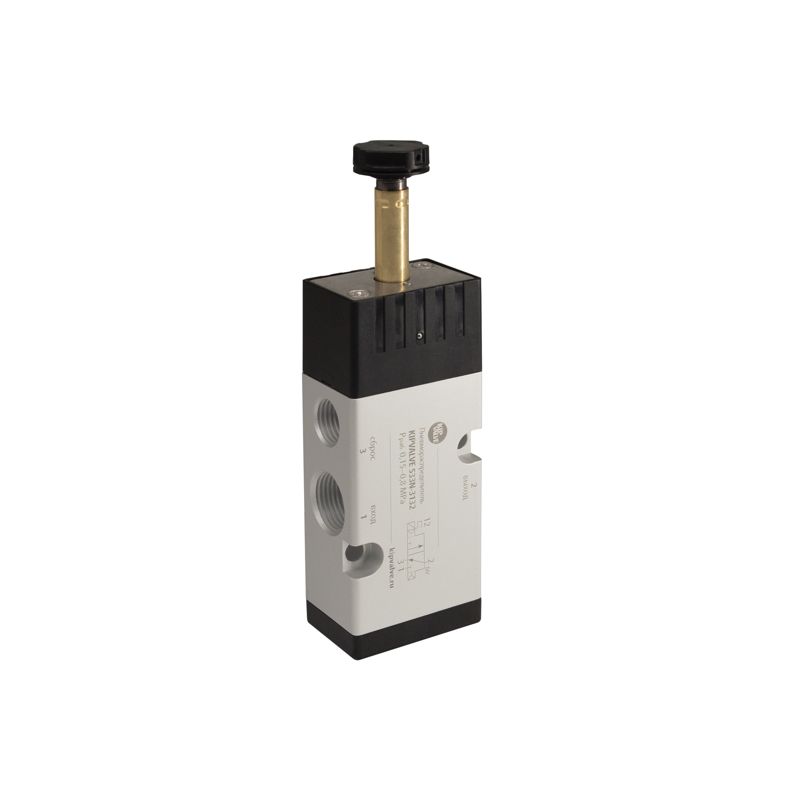

Пневмораспределители 3/2 NAMUR  с пружинным возвратом, одностороннего управления, серия 4

Пневмораспределители 3/2 NAMUR с пружинным возвратом,
одностороннего управления, серия 4

Катушка и разъем заказываются отдельно

3/2 NAMUR  с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Фото, 3D модель, Чертеж (3)
ВходВыходСброс

KIPVALVE 434N-2132

Кодировка по системе AIRTAC 3M210-08

G1/4 По типу NAMUR (4) G1/8 840 (50,4) CL712
CL075
CL579
CL296
DIN43650B

KIPVALVE 433N-3132

Кодировка по системе AIRTAC 3M310-10

G3/8 NAMUR G1/4 1580(94,8) CL712
CL075
CL579
CL296
DIN43650B Пневмораспределитель

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
(4) – Выходные порты выполнены по аналогии со стандартом NAMUR, но расстояние между крепежными отверстиями составляет 29×20 мм вместо 32×24 как у стандарта NAMUR.

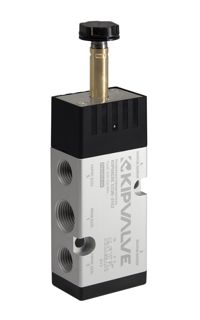

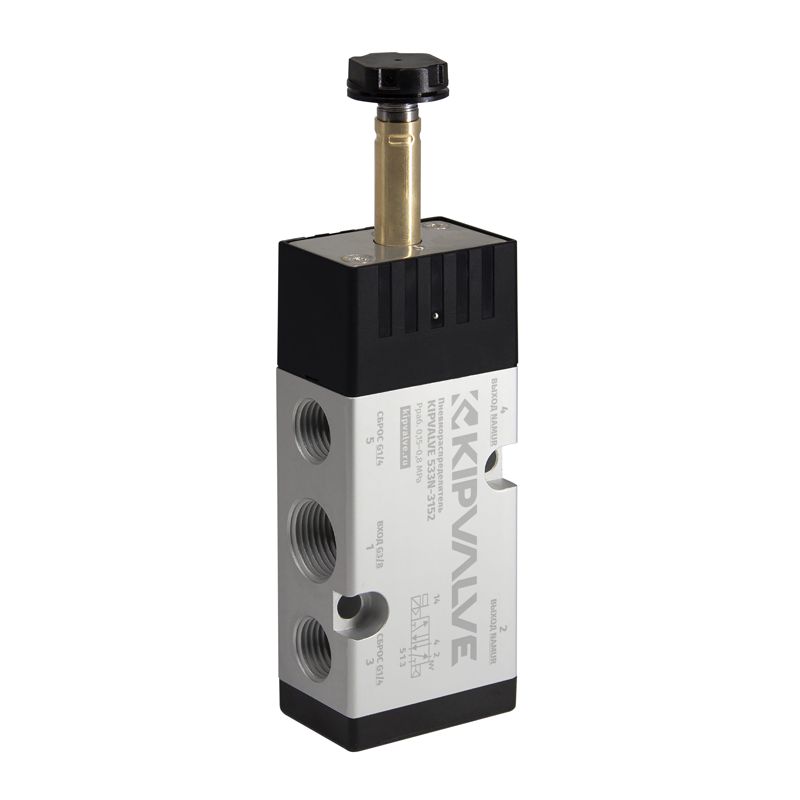

Пневмораспределители 5/2  NAMUR с пружинным возвратом, одностороннего управления, серия 4

Пневмораспределители 5/2 NAMUR с пружинным возвратом,
одностороннего управления, серия 4

Катушка и разъем заказываются отдельно

5/2  NAMUR с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Фото, 3D модель, Чертеж (3)
ВходВыходСброс

KIPVALVE 438N-2152

Кодировка по системе AIRTAC 4M210-06

G1/8 По типу NAMUR (4) G1/8 730 (43,8) CL712
CL075
CL579
CL296
DIN43650B Пневмораспределитель

KIPVALVE 434N-2152

Кодировка по системе AIRTAC 4M210-08

G1/4 По типу NAMUR (4) G1/8 840 (50,4) CL712
CL075
CL579
CL296
DIN43650B Пневмораспределитель

KIPVALVE 433N-3152

Кодировка по системе AIRTAC 4M310-10

G3/8 NAMUR G1/4 1580(94,8) CL712
CL075
CL579
CL296
DIN43650B Пневмораспределитель

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
(4) – Выходные порты выполнены по аналогии со стандартом NAMUR, но расстояние между крепежными отверстиями составляет 29×20 мм вместо 32×24 как у стандарта NAMUR.


Пневмораспределители 5/3 с пружинным возвратом, двухстороннего управления, с ЗЦП, серия 4

Пневмораспределители 5/3 NAMUR с пружинным возвратом,
двухстороннего управления, с ЗЦП, серия 4

Катушка и разъем заказываются отдельно

5/3 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Фото, 3D модель, Чертеж (3)
ВходВыходСброс

KIPVALVE 438N-2253C

Кодировка по системе AIRTAC 4M230С-06

G1/8 По типу NAMUR (4) G1/8 630 (37,8) CL712
CL075
CL579
CL296
DIN43650B Пневмораспределитель

KIPVALVE 434N-2253C

Кодировка по системе AIRTAC 4M230C-08

G1/4 По типу NAMUR (4) G1/8 630 (37,8) CL712
CL075
CL579
CL296
DIN43650B Пневмораспределитель

KIPVALVE 433N-3253C

Кодировка по системе AIRTAC 4M330С-10

G3/8 NAMUR G1/4 1580(94,8) CL712
CL075
CL579
CL296
DIN43650B Пневмораспределитель

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
(4) – Выходные порты выполнены по аналогии со стандартом NAMUR, но расстояние между крепежными отверстиями составляет 29×20 мм вместо 32×24 как у стандарта NAMUR.


Что такое NAMUR?

Стандарт подключения NAMUR, или как его еще называют "интерфейс подключения по NAMUR" был создан немецкими инженерами для облегчения стыковки промышленных клапанов и вспомогательного оборудования с приводами. NAMUR является частью стандарта VDI/VDE 3845, который с сентября 2004 года имеет название "Промышленная арматура для управления технологическими процессами - интерфейсы клапанов, приводов и вспомогательного оборудования"

Стыковочная поверхность по NAMUR для установки промышленных клапанов имеет стандартизированные присоединительные размеры: «A» «B» «T»

Присоединительный размеры NAMUR

Стыковочная поверхность по NAMUR для установки вспомогательного оборудования так же имеет стандартизированные установочные размеры: «A», «B», «C»

Стыковочная поверхность NAMUR

Основные области применения стандарта стыковочной поверхности NAMUR:

  • Стыковка промышленных клапанов, пневмораспределителей с четвертьоборотными приводами;
  • Стыковка промышленных клапанов, пневмораспределителей с линейными приводами;
  • Стыковка промышленных клапанов, пневмораспределителей с полнооборотными приводами;
  • Стыковка полнооборотных, линейных и четвертьоборотных приводов с вспомогательным оборудованием, таким как: блоки концевых выключателей, датчики положения, индикаторы положения, позиционеры и др.

Использование приводов и клапанов со стандартом присоединения по NAMUR позволяет экономить время на монтаже, использовать меньше фитингов и трубки, чем при использовании оборудования с общепромышленным интерфейсом подключения.


Расшифровка условного обозначения пневмораспределителей KipValve

338N - 1133C

Серия

3: 3-й форм- фактор

4: 4-й форм- фактор

7: 7-й форм- фактор

8: 8-й форм- фактор

Тип управления

3: Электропневматическое управление

4: Ручное управление

5: Механическое управление

6: Пневматическое управление

Присоединительный размер

5: M5×0.8

8: G1/8"

4: G1/4"

3: G3/8"

2: G1/2"

1: G1"

Стандарт стыковочной поверхности

N: по типу NAMUR (для распределителей с электропневматическим управлением)

Количество позиций

2: 2 позиции

3С: 3 поз., центральная закрыта

3Е: 3 поз., центральная открыта

3Р: 3 поз., центральная под давлением

Количество портов

2: 2 порта

3: 3 порта

5: 5 портов

Число сторон управления


1: одностороннее

для распределителей с электропневматическим и пневматическим управлением

2: двухстороннее


0: одностороннее (для распределителей с ручным и механическим управлением)

Габарит корпуса

1: 1-й габарит

2: 2-й габарит

3: 3-й габарит

4: 4-й габарит

8: 8-й габарит

Значение габарита пневмораспределителя указывает на ширину его корпуса. Каждый форм-фактор имеет свою линейку габаритов. Конкретное значение указано в чертежах моделей.

Пример расшифровки - 434-2152:

Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
