Пневмораспределители KIPVALVE серии 3, 4, 5, 7 и 8 с электропневматическим управлением.

Используются для управления пневмоцилиндрами, пневматическими клапанами, поворотными пневмоприводами и другим пневматическим оборудованием.

Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8", G1".

Управление: Электропневматическое, осуществляется при помощи катушек серии CL. Катушки CL имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.

Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота. Исключением является лишь распределитель 338-1132, т.к. он по конструкции относится к распределителям прямого действия (клапанного типа).

Функции переключения: Линейка пневмораспределителей KIPVALVE с электропневматическим управлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.

Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:

  • Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
  • Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).

Габарит корпуса: Выпускаются в корпусах пяти различных габаритов (1, 2, 3, 4 и 8 габариты). Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).

Стоимость пнеммораспределителей с электропневматическим управлением

Общие технические характеристики распределителей KIPVALVE с электропневмоуправлением

Параметр Значение
Габарит корпуса 1, 2, 3 Габарит корпуса 4 Габарит корпуса 8
Конструкция золотникового типа (с пилотным управлением)*
Максимально допустимое давление 12 бар 10 бар
Рабочее давление 1,5…8 бар ** 2…7 бар
Рабочая среда фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды 5…50 °С
Максимальная частота срабатывания 5 циклов/с 3 цикла/с
Ручное дублирование срабатывания есть
Степень защиты IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Время отклика на управляющий сигнал 0,05 сек. 0,08 сек.

* - кроме 338-1132. Этот распределитель по конструкции относится к распределителям прямого действия.
** - кроме 338-1132. Эта модификация распределителей имеет рабочее давление 0..8 бар

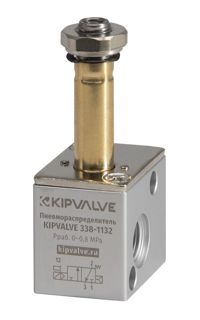

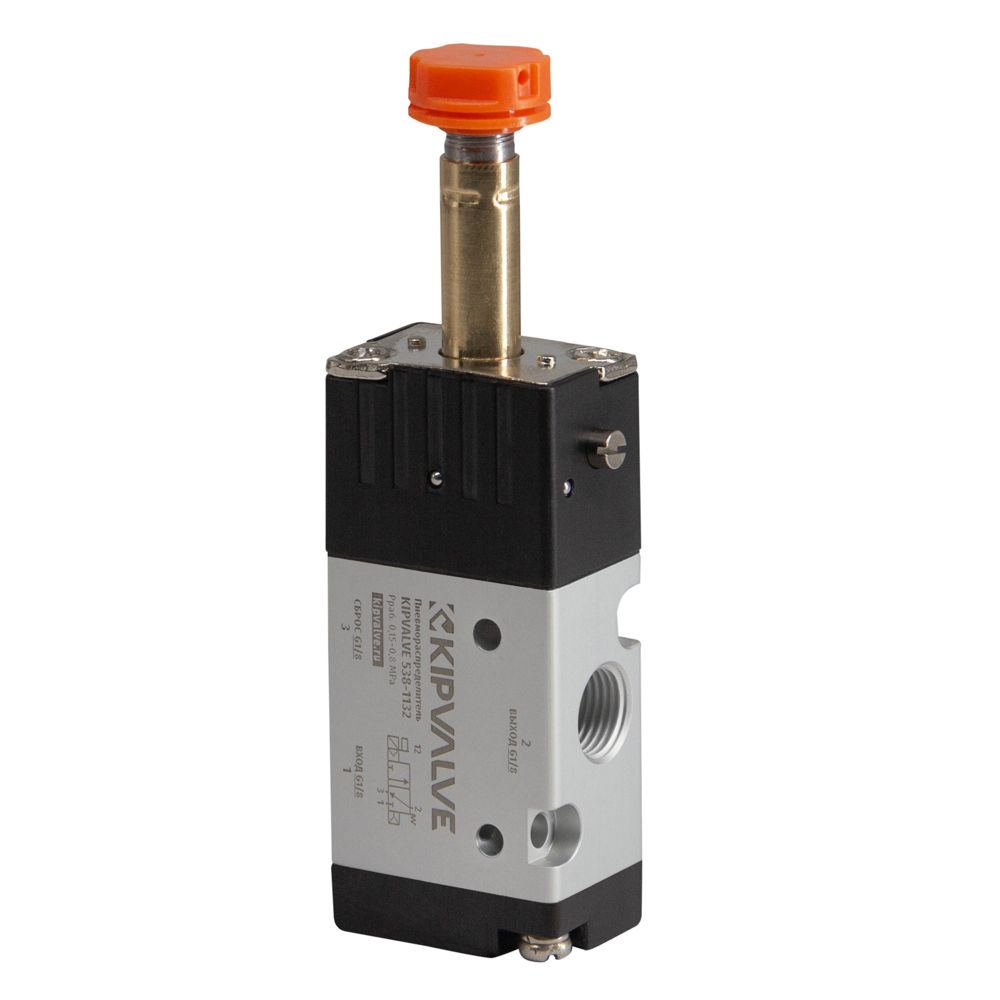

Пневмораспределители 3/2 с пружинным возвратом, прямого действия, серия 3, серия 5

Пневмораспределители 3/2 с пружинным возвратом,
прямого действия, серия 3

Катушка и разъем заказываются отдельно

3/2 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Установка на плиту Фото, 3D модель, Чертеж (3)
Вх/ВыхСброс

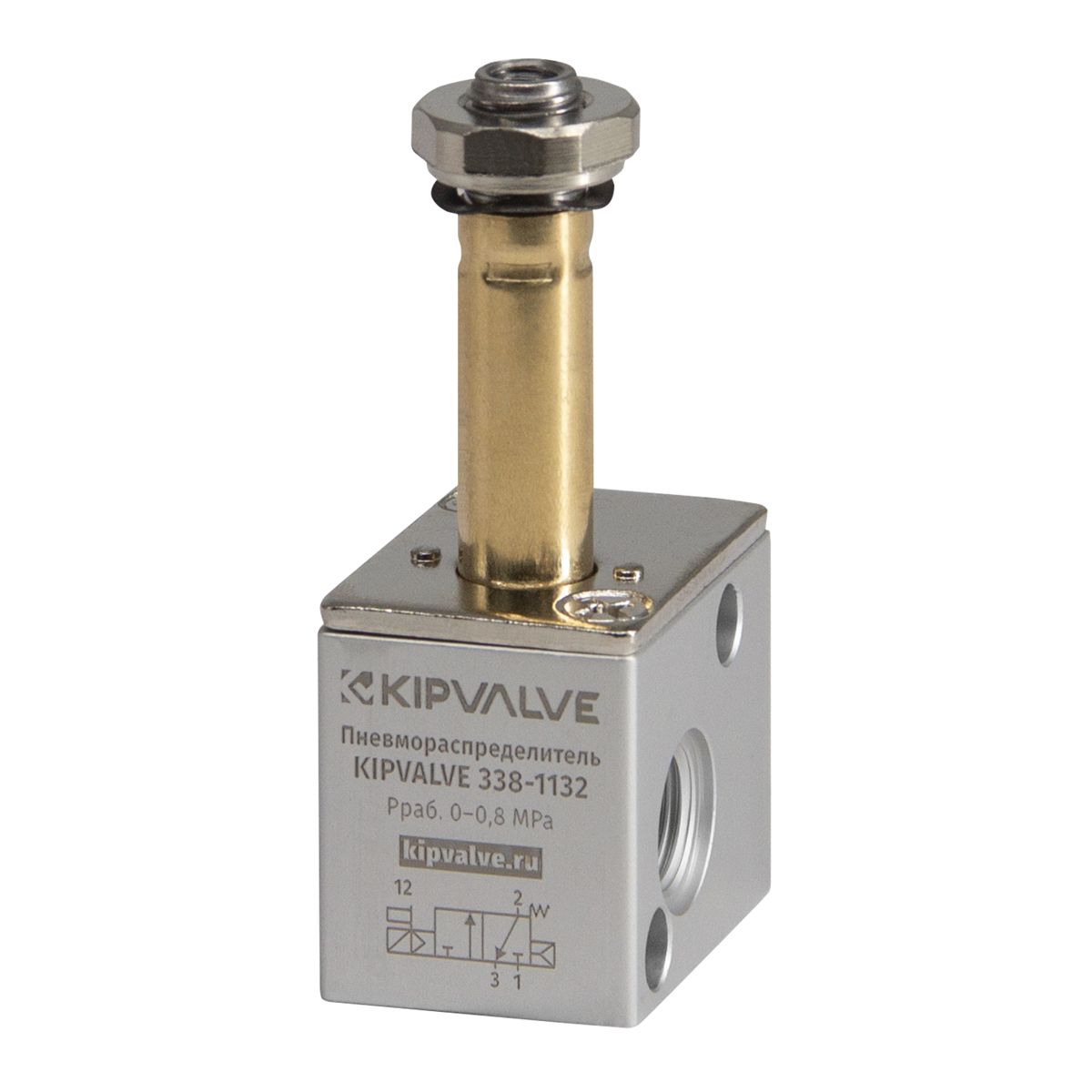

KIPVALVE 338-1132

Кодировка по системе AIRTAC 3V1-06

G1/8 M5 37 (2,2) CL712
CL075
CL579
CL296
DIN43650B нет

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

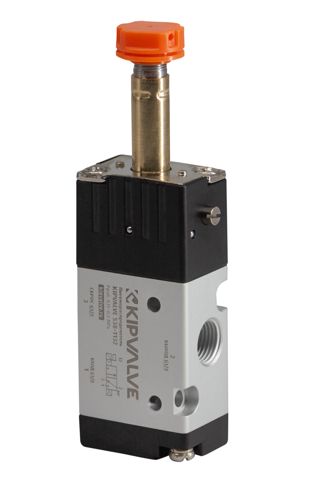

Пневмораспределители 3/2 с пружинным возвратом, одностороннего управления, серия 4

Пневмораспределители 3/2 с пружинным возвратом,
одностороннего управления, серия 4

Катушка и разъем заказываются отдельно

3/2 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Установка на плиту Фото, 3D модель, Чертеж (3)
Вх/ВыхСброс

KIPVALVE 438-1132

Кодировка по системе AIRTAC 3V110-06

G1/8 G1/8 630 (37,8) CL077 DIN43650C нет

KIPVALVE 438-2132

Кодировка по системе AIRTAC 3V210-06

G1/8 G1/8 730 (43,8) CL712
CL075
CL579
CL296
DIN43650B нет

KIPVALVE 434-2132

Кодировка по системе AIRTAC 3V210-08

G1/4 G1/4 840 (50,4) CL712
CL075
CL579
CL296
DIN43650B нет

KIPVALVE 433-3132

Кодировка по системе AIRTAC 3V310-10

G3/8 G3/8 1580 (94,8) CL712
CL075
CL579
CL296
DIN43650B нет

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.


Пневмораспределители 5/2 с пружинным возвратом, одностороннего управления, серия 4

Пневмораспределители 5/2 с пружинным возвратом,
одностороннего управления, серия 4, серия 5

Катушка и разъем заказываются отдельно

5/2 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Установка на плиту Фото, 3D модель, Чертеж (3)
Вх/ВыхСброс

KIPVALVE 438-1152

Кодировка по системе AIRTAC 4V110-06

G1/8 G1/8 630 (37,8) CL077 DIN43650C G100

KIPVALVE 538-1152

Кодировка по системе AIRTAC 4V110-06

G1/8 G1/8 630 (37,8) CL077 DIN43650C G100

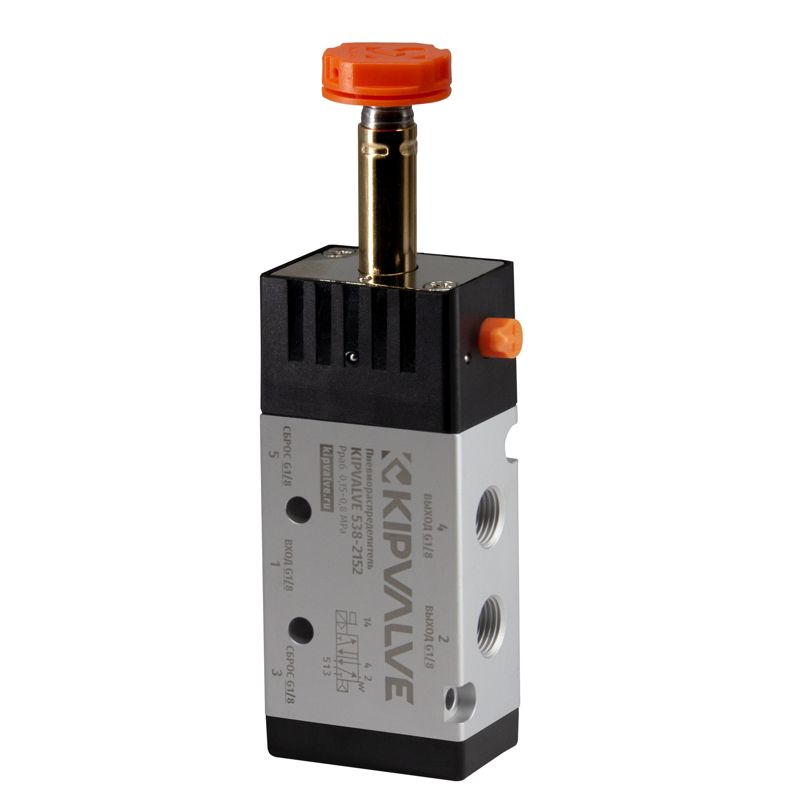

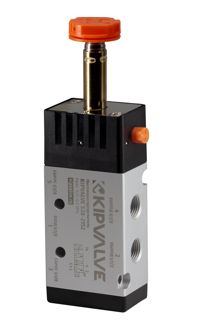

KIPVALVE 538-2152

Кодировка по системе AIRTAC 4V210-06

G1/8 G1/8 730 (43,8) CL712
CL075
CL579
CL296
DIN43650B G200

KIPVALVE 534-2152

Кодировка по системе AIRTAC 4V210-08

G1/4 G1/8 840 (50,4) CL712
CL075
CL579
CL296
DIN43650B G200

KIPVALVE 433-3152

Кодировка по системе AIRTAC 4V310-10

G3/8 G1/4 1580 (94,8) CL712
CL075
CL579
CL296
DIN43650B G300

KIPVALVE 533-3152

Кодировка по системе AIRTAC 4V310-10

G3/8 G1/4 1580 (94,8) CL712
CL075
CL579
CL296
DIN43650B G300

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

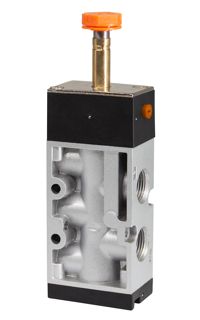

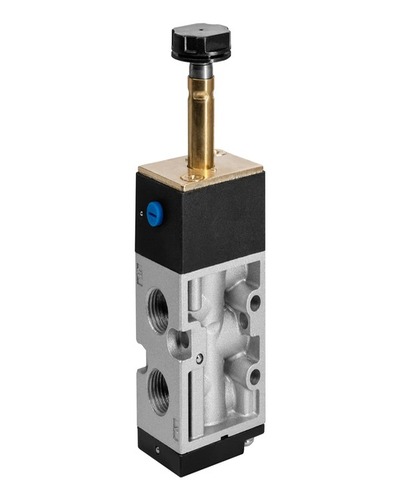

Пневмораспределители 5/2 с пружинным возвратом, одностороннего управления, серия 7

Пневмораспределители 5/2 с пружинным возвратом,
одностороннего управления, серия 7

Катушка и разъем заказываются отдельно

5/2 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Установка на плиту Фото, 3D модель, Чертеж (3)
Вх/ВыхСброс

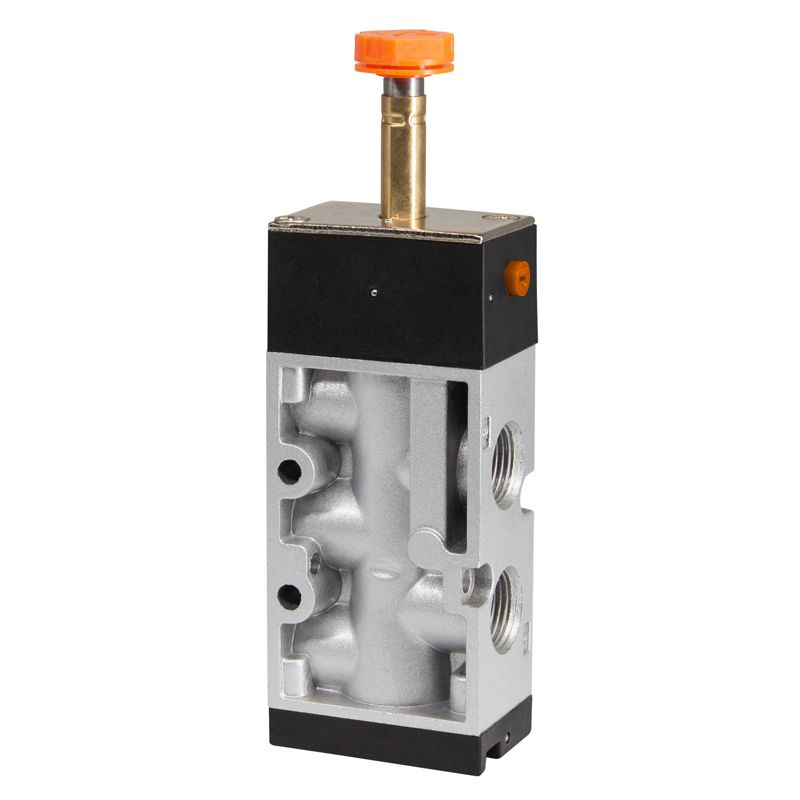

KIPVALVE 733-4152

G3/8 G3/8 1840 (110,4) CL712
CL075
CL579
CL296
DIN43650B нет

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

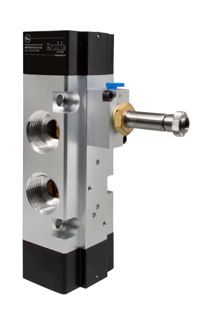

Пневмораспределители 5/2 с пневмопружинным возвратом, одностороннего управления, серия 8

Пневмораспределители 5/2 с пневмопружинным возвратом,
одностороннего управления, серия 8

Катушка и разъем заказываются отдельно

5/2 с пневмопружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Установка на плиту Фото, 3D модель, Чертеж (3)
Вх/ВыхСброс

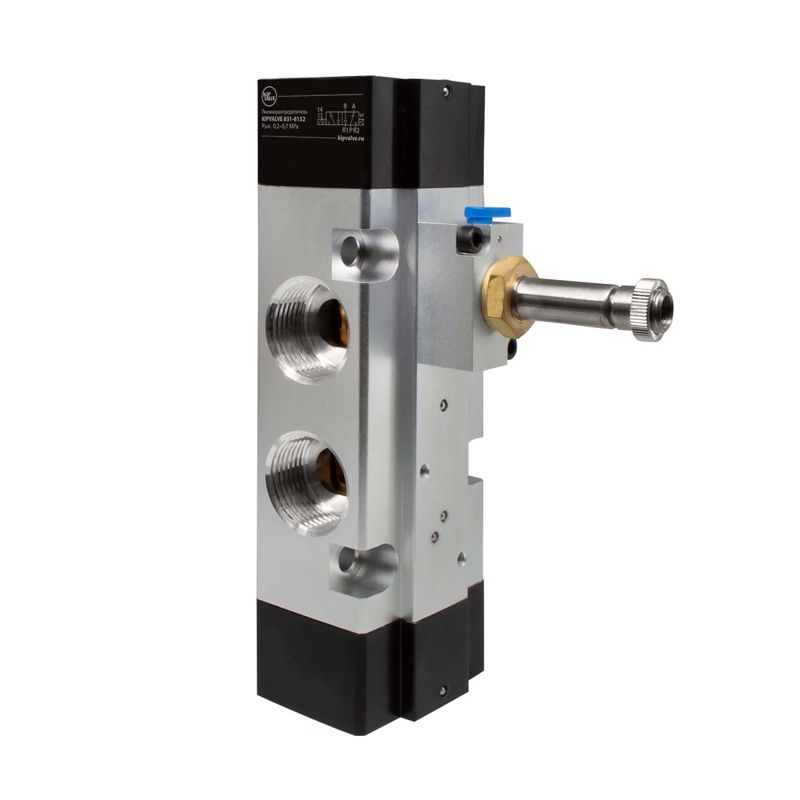

KIPVALVE 831-8152

G1 G1 7080 (424,8) CL050 DIN43650A нет

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

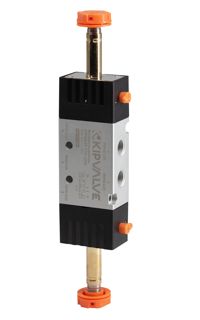

Пневмораспределители 5/2 бистабильные, двухстороннего управления, серия 4, серия 5

Пневмораспределители 5/2 бистабильные,
двухстороннего управления, серия 4, серия 5

Катушка и разъем заказываются отдельно

5/2 бистабильные
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Установка на плиту Фото, 3D модель, Чертеж (3)
Вх/ВыхСброс

KIPVALVE 438-2252

Кодировка по системе AIRTAC 4V220-06

G1/8 G1/8 730 (43,8) CL712
CL075
CL579
CL296
DIN43650B G200

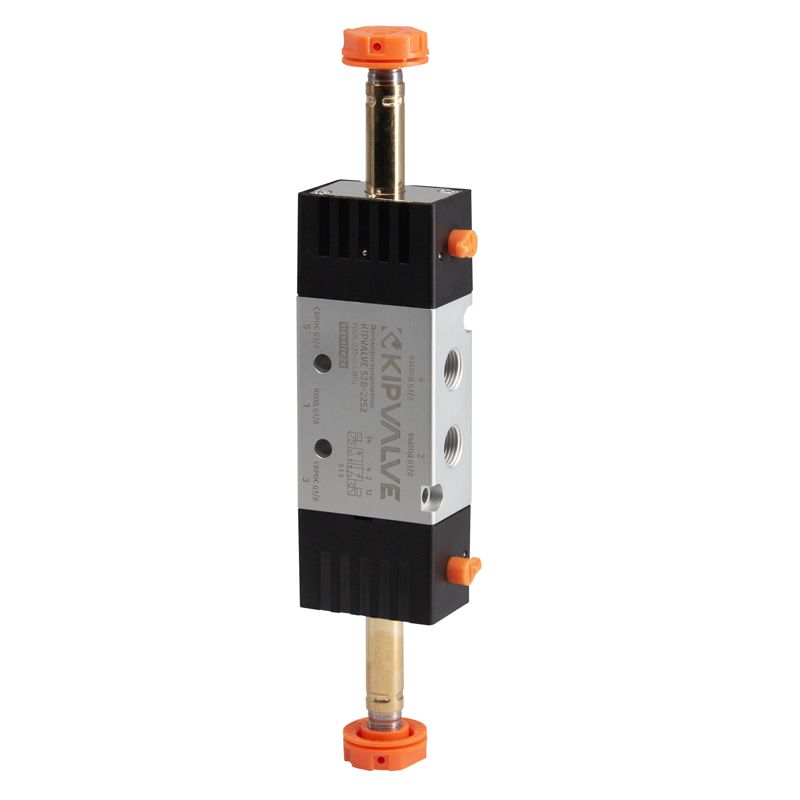

KIPVALVE 538-2252

Кодировка по системе AIRTAC 4V220-06

G1/8 G1/8 730 (43,8) CL712
CL075
CL579
CL296
DIN43650B G200

KIPVALVE 434-2252

Кодировка по системе AIRTAC 4V220-08

G1/4 G1/8 840 (50,4) CL712
CL075
CL579
CL296
DIN43650B G200

KIPVALVE 433-3252

Кодировка по системе AIRTAC 4V320-10

G3/8 G1/4 1580 (94,8) CL712
CL075
CL579
CL296
DIN43650B G300

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.


Пневмораспределители 5/3 с пружинным возвратом, двухстороннего управления, с ЗЦП, серия 4, серия 5

Пневмораспределители 5/3 с пружинным возвратом,
двухстороннего управления, с ЗЦП, серия 4, серия 5

Катушка и разъем заказываются отдельно

5/3 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Тип катушки(1) Тип разъема(2) Установка на плиту Фото, 3D модель, Чертеж (3)
Вх/ВыхСброс

KIPVALVE 438-2253C

Кодировка по системе AIRTAC 4V230С-06

G1/8 G1/8 630 (37,8) CL712
CL075
CL579
CL296
DIN43650B G200

KIPVALVE 538-2253C

Кодировка по системе AIRTAC 4V230С-06

G1/8 G1/8 630 (37,8) CL712
CL075
CL579
CL296
DIN43650B G200

KIPVALVE 434-2253C

Кодировка по системе AIRTAC 4V230С-08

G1/4 G1/8 630 (37,8) CL712
CL075
CL579
CL296
DIN43650B G200

KIPVALVE 433-3253C

Кодировка по системе AIRTAC 4V330С-10

G3/8 G1/4 945(56,7) CL712
CL075
CL579
CL296
DIN43650B G300

KIPVALVE 533-3253C

Кодировка по системе AIRTAC 4V330С-10

G3/8 G1/4 945(56,7) CL712
CL075
CL579
CL296
DIN43650B G300

(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.


Плиты KIPVALVE серии G100

Плиты серии KIPVALVE G100

Модификация плиты Количество распределителей Размер, мм 3D модель, чертеж Цена, Руб. с НДС
AB
G100 2T 2 47 57 413,00
G100 4T 4 85 95 708,00
G100 6T 6 123 133 1 062,00
На плиту KIPVALVE G100 устанавливаются пневмораспределители:
KIPVALVE 438-1152
Плиты KIPVALVE серии G200

Плиты серии KIPVALVE G200

Модификация плиты Количество распределителей Размер, мм 3D модель, чертеж Цена, Руб. с НДС
AB
G200 2T 2 58 69 413,00
G200 4T 4 104 115 708,00
G200 6T 6 150 161 1 062,00
G200 8T 8 196 207 1 475,00
На плиту KIPVALVE G200 устанавливаются пневмораспределители:
KIPVALVE 538-2152KIPVALVE 534-2152
KIPVALVE 438-2252KIPVALVE 434-2252
KIPVALVE 438-2253C KIPVALVE 434-2253C

Плиты KIPVALVE серии G300

Плиты серии KIPVALVE G300

Модификация плиты Количество распределителей Размер, мм 3D модель, чертеж Цена, Руб. с НДС
AB
G300-2T 2 70 82 649,00
G300-4T 4 126 138 1180,00
G300-5T 5 154 166 1475,00
G300-6T 6 182 194 1770,00
G300-8T 8 238 250 2360,00
G300-10T 10 294 306 2950,00
На плиту KIPVALVE G300 устанавливаются пневмораспределители:
KIPVALVE 433-3152KIPVALVE 533-3152
KIPVALVE 433-3252KIPVALVE 433-3253C
KIPVALVE 533-3253C

Расшифровка условного обозначения пневмораспределителей KipValve

338N - 1133C

Серия

3: 3-й форм- фактор

4: 4-й форм- фактор

5: 5-й форм- фактор

7: 7-й форм- фактор

8: 8-й форм- фактор

Тип управления

3: Электропневматическое управление

4: Ручное управление

5: Механическое управление

6: Пневматическое управление

Присоединительный размер

5: M5×0.8

8: G1/8"

4: G1/4"

3: G3/8"

2: G1/2"

1: G1"

Стандарт стыковочной поверхности

N: по типу NAMUR (для распределителей с электропневматическим управлением)

Количество позиций

2: 2 позиции

3С: 3 поз., центральная закрыта

3Е: 3 поз., центральная открыта

3Р: 3 поз., центральная под давлением

Количество портов

2: 2 порта

3: 3 порта

5: 5 портов

Число сторон управления


1: одностороннее

для распределителей с электропневматическим и пневматическим управлением

2: двухстороннее


0: одностороннее (для распределителей с ручным и механическим управлением)

Габарит корпуса

1: 1-й габарит

2: 2-й габарит

3: 3-й габарит

4: 4-й габарит

8: 8-й габарит

Значение габарита пневмораспределителя указывает на ширину его корпуса. Каждый форм-фактор имеет свою линейку габаритов. Конкретное значение указано в чертежах моделей.

Пример расшифровки - 534-2152:

Пневмораспределитель 5 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
