Электромагнитные катушки KIPVALVE серии CL – это катушки индуктивности, применяемые для управления пневмораспределителями KIPVALVE электрического типа или аналогичными устройствами других производителей (при совпадении габаритных, установочных и электрических характеристик).
Основные особенности электромагнитных катушек и разъемов KIPVALVE серии CL:
| Фото | Модификация | Напряжение питания | Мощность | Класс изоляции | Стандарт электрического подключения | Фото, 3D модель**, чертеж | Цена, руб. с НДС |
|---|
| Катушки KIPVALVE CL077 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=8 мм h=24 мм |
KIPVALVE CL077-AC220V-3VA | 220 VAC | 3 VA | F (155 °C) | DIN43650C |  |
 |
 |
- | |
| KIPVALVE CL077-DC24V-2,8W | 24 VDC | 2,8 W | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| 538-1132 538-1152 | ||||||||||

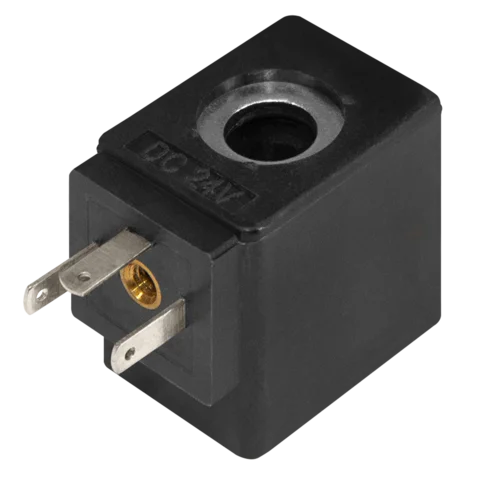

| Катушки KIPVALVE CL578 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
.webp)
∅=8 мм h=22,8 мм |
KIPVALVE CL578-DC24V-2,8W | 24 VDC | 2,8 W | F (155 °C) | DIN43650C |  |
|
|
- | |
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| --- | ||||||||||
 |
 |
Разъем KIPVALVE DIN43650C Комплектность поставки разъема: |
 |
|---|
| Катушки KIPVALVE CL712 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=9,2 мм h=29,5 мм |
KIPVALVE CL712-AC220V-5,5VA | 220 VAC | 5,5 VA | H (180 °C) | DIN43650B |  |
|
|
- | |
| KIPVALVE CL712-AC110V-5,5VA | 110 VAC | 5,5 VA | |
- | ||||||
| KIPVALVE CL712-AC24V-5,5VA | 24 VAC | 5,5 VA | |
- | ||||||
| KIPVALVE CL712-DC24V-4,8W | 24 VDC | 4,8 W | |
- | ||||||
| KIPVALVE CL712-AC12V-5,5VA | 12 VAC | 5,5 VA | |
- | ||||||
| KIPVALVE CL712-DC12V-4,8W | 12 VDC | 4,8 W | |
- | ||||||
| KIPVALVE CL712-DC24V-3W | 24 VDC | 3 W | |
- | ||||||
| KIPVALVE CL712-AC220V-3,5VA | 220 VAC | 3,5 VA | |
- | ||||||
| KIPVALVE CL712-DC12V-3W | 12 VDC | 3 W | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
|
538-2152 534-2152
538-2252 534-2252
538-2253C 534-2253C
538-2132 534-2132
533-3152 533-3132
533-3252 533-3253C
534N-2132 538N-2152 533N-3152534N-2253C 533N-3132 534N-2152 538N-2253C 533N-3253C 733-4152 |
||||||||||
| Катушки KIPVALVE CL075 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=9,2 мм h=29,5 мм |
KIPVALVE CL075-AC220V-5,5VA | 220 VAC | 5,5 VA | F (155 °C) | DIN43650B |  |
|
|
- | |
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
|
538-2152 534-2152
538-2252 534-2252
538-2253C 534-2253C
538-2132 534-2132
533-3152 533-3132
533-3252 533-3253C
534N-2132 538N-2152 533N-3152534N-2253C 533N-3132 534N-2152 538N-2253C 533N-3253C 733-4152 |
||||||||||
| Катушки KIPVALVE CL579 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=9,2 мм h=30 мм |
KIPVALVE CL579-AC220V-5VA | 220 VAC | 5 VA | F (155 °C) | DIN43650B |  |
|
|
- | |
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
|
538-2152 534-2152
538-2252 534-2252
538-2253C 534-2253C
538-2132 534-2132
533-3152 533-3132
533-3252 533-3253C
534N-2132 538N-2152 533N-3152534N-2253C 533N-3132 534N-2152 538N-2253C 533N-3253C 733-4152 |
||||||||||
|
 |
Разъем KIPVALVE DIN43650B
Комплектность поставки разъема: |
 |
|
|
- |
|---|

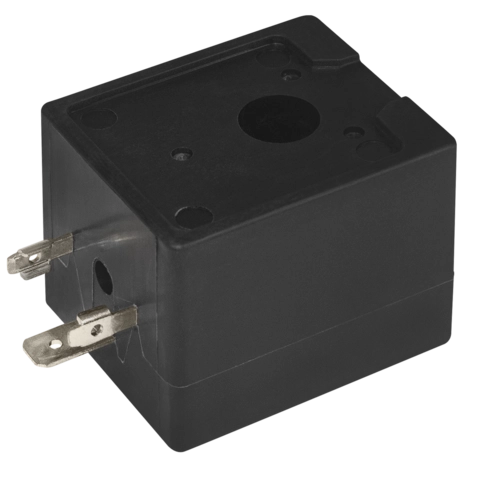

| Катушки KIPVALVE CL254 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=11 мм h=36 мм |
KIPVALVE CL254-AC220V-15VA | 220 VAC | 15 VA | H (180 °C) | DIN43650A | |
|
|
- | |
| KIPVALVE CL254-DC24V-20W | 24 VDC | 20 W | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| --- | ||||||||||
| Катушки KIPVALVE CL461 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=12 мм h=41 мм |
KIPVALVE CL461-AC220V-25VA | 220 VAC | 25 VA | H (180 °C) | DIN43650A | |
|
|
- | |
| KIPVALVE CL461-DC24V-20W | 24 VDC | 20 W | |
- | ||||||
| KIPVALVE CL461-DC12V-20W | 12 VDC | 20 W | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| --- | ||||||||||
| Катушки KIPVALVE CL050 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=13,3 мм h=41,5 мм |
KIPVALVE CL050-AC220V-15VA | 220 VAC | 15 VA | F (155 °C) | DIN43650A |  |
|
|
- | |
| KIPVALVE CL050-DC24V-12W | 24 VDC | 12 W | H (180 °C) | |
- | |||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| 831-8152 | ||||||||||
|
 |
Разъем KIPVALVE DIN43650A Комплектность поставки разъема: |
 |
|
|
- |
|---|
| Катушки KIPVALVE CL255 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=14 мм h=40 мм |
KIPVALVE CL255-DC24V-18W | 24 VDC | 18 W | H (180 °C) | DIN43650A | |
|
|
- | |
| KIPVALVE CL255-AC220V-22VA | 220 VAC | 22 VA | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| --- | ||||||||||

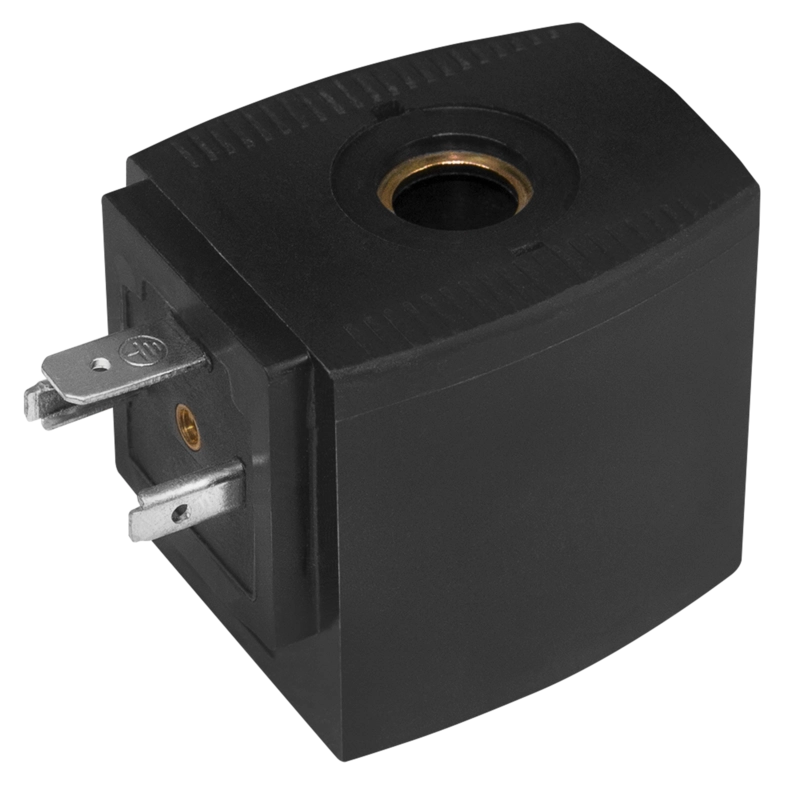

| Катушки KIPVALVE CL086 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=14,5 мм h=40,5 мм |
KIPVALVE CL086-DC24V-16W | 24 VDC | 16 W | H (180 °C) | DIN43650A | |
|
|
- | |
| KIPVALVE CL086-AC220V-22VA | 220 VAC | 22 VA | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| --- | ||||||||||

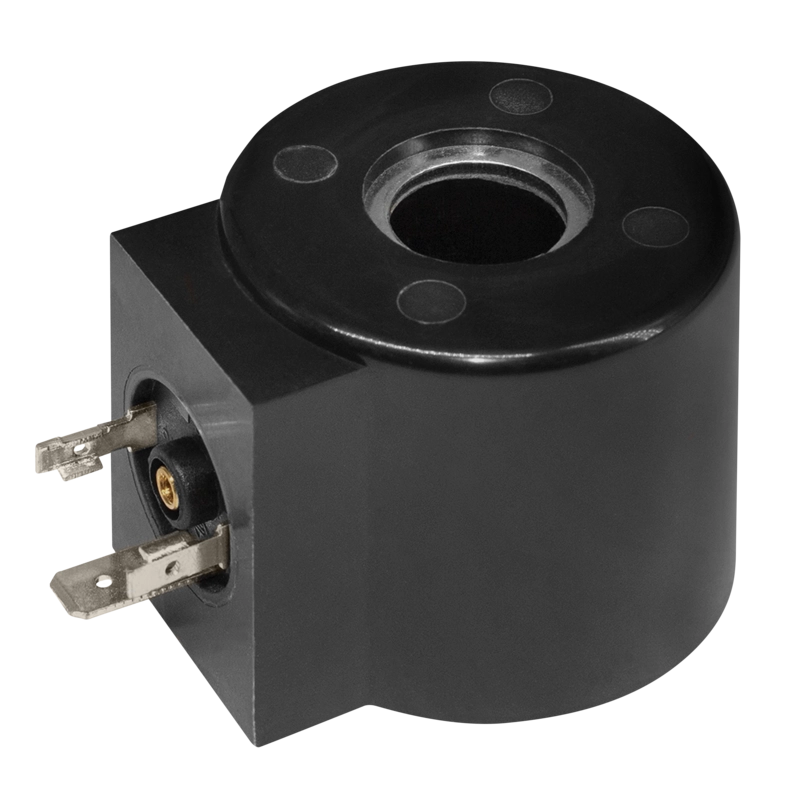

| Катушки KIPVALVE CL474 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=16 мм h=43 мм |
KIPVALVE CL474-DC24V-23W | 24 VDC | 23 W | H (180 °C) | DIN43650A | |
|
|
- | |
| KIPVALVE CL474-AC220V-28VA | 220 VAC | 28 VA | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| --- | ||||||||||
| Катушки KIPVALVE CL260 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
∅=16,2 мм h=39,6 мм |
KIPVALVE CL260-DC24V-31W | 24 VDC | 31 W | H (180 °C) | DIN43650A | |
|
|
- | |
| KIPVALVE CL260-AC220V-47,5VA | 220 VAC | 47,5 VA | |
- | ||||||
| Устанавливаются на пневмораспеределители KIPVALVE следующих модификаций: | ||||||||||
| --- | ||||||||||
Скачать листовку "Электромагнитные катушки KIPVALVE CL"
Электромагнитная катушка представляет собой спираль из изолированного проводника, намотанного на диэлектрический каркас. Спираль вместе с диэлектрическим каркасом заливается специальным материалом, который служит корпусом электромагнитной катушки и защищает её внутренности от внешних воздействий.
Катушка устанавливается на шток клапана (пневмораспределителя).
При подаче напряжения питания на электромагнитную катушку, внутри спирали создается электромагнитное поле. Это поле, воздействует на сердечник, заставляя его перемещаться (втягиваться или вытесняться из обмотки). Этот принцип работы катушки используется для управления клапанами, пневмораспределителями и другими устройствами, имеющими схожую конструкцию.
* расшифровка IP65: «6» - полная защита от пыли, пыленепроницаемость; «5» – защита от водяных потоков с любого направления.
