Пневмораспределители KIPVALVE серии 5 с ручным управлением.

Используются в случаях когда необходимо локальное управление исполнительными механизмами в ручном режиме.

Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".

Управление: Ручное, осуществляется путем переключения рукоятки распределителя. В зависимости от модификации, распределители имеют рукоятку с фиксацией или с пружинным возвратом.

Конструкция: Относятся к распределителям золотникового типа с прямым ручным управлением.

Функции переключения: Линейка пневмораспределителей KIPVALVE с ручным управлением включает в себя все самые распространенные функции переключения для 5-ти линейных распределителей.

Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:

  • Боковой монтаж на плоскость (через сквозные отверстия в корпусе).
  • Монтаж на передней панели щита (через отверстие 22 мм, фиксируется гайкой на рукоятке).

Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).

Общие технические характеристики пневмораспределителей KIPVALVE

Параметр Значение
Максимально допустимое давление 12 бар
Рабочее давление 0…8 бар
Рабочая среда фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды 0…60 °С
Степень защиты IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий

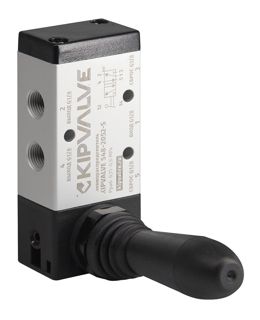

Пневмораспределители 5/2 с пружинным возвратом, без фиксации, серия 4

Пневмораспределители 5/2 с пружинным возвратом,
без фиксации, серия 5

 5/2 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин Фото, 3D модель, Чертеж (1)
Вх/ВыхСброс

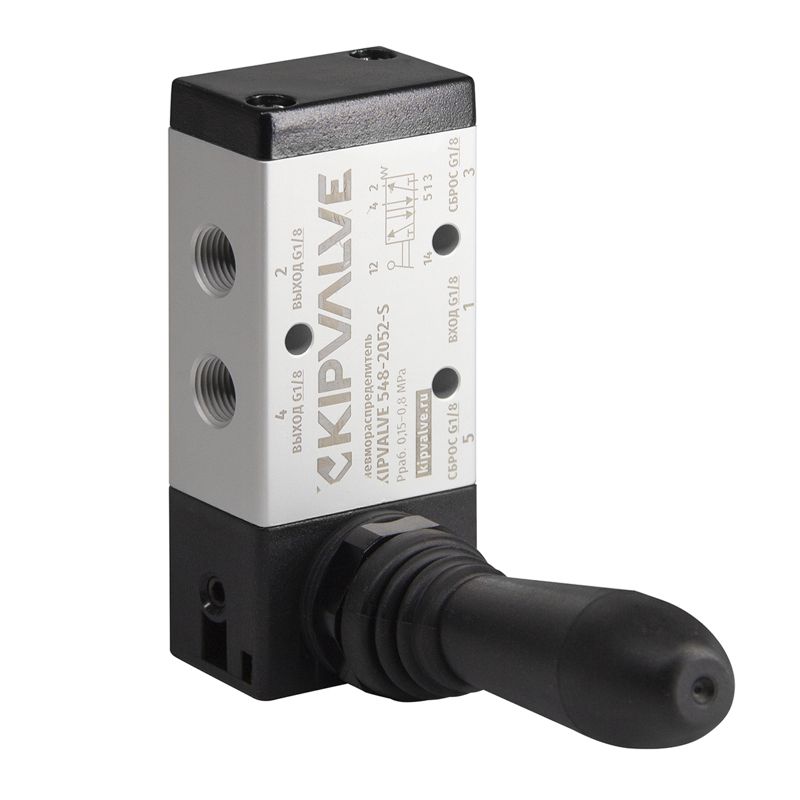

KIPVALVE 548-2052-S

Кодировка по системе AIRTAC 4H210-06-S

 G1/8 G1/8 684

KIPVALVE 544-2052-S

Кодировка по системе AIRTAC 4H210-08-S

 G1/4 G1/8 776

KIPVALVE 543-3052-S

Кодировка по системе AIRTAC 4H310-10-S

 G3/8 G1/4 1460

(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

Пневмораспределители 5/2 бистабильные, с фиксацией, серия 5

Пневмораспределители 5/2 бистабильные,
с фиксацией, серия 5

 5/2 бистабильные
Модификация Присоединение Расход, Нл/мин Фото, 3D модель, Чертеж (1)
Вх/ВыхСброс

KIPVALVE 548-2052-L

Кодировка по системе AIRTAC 4H210-06-L

 G1/8 G1/8 684

KIPVALVE 544-2052-L

Кодировка по системе AIRTAC 4H210-08-L

 G1/4 G1/8 776

KIPVALVE 543-3052-L

Кодировка по системе AIRTAC 4H310-10-L

 G3/8 G1/4 1460

(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

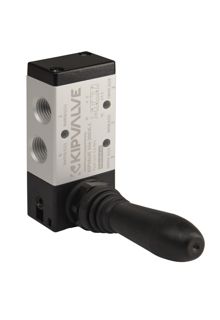

Пневмораспределители 5/3 с пружинным возвратом, с ЗЦП, без фиксации, серия 4

Пневмораспределители 5/3 с пружинным возвратом,
с ЗЦП, без фиксации, серия 5

 5/3 с пружинным возвратом
Модификация Присоединение Расход, Нл/мин (м3/ч) Фото, 3D модель, Чертеж (1)
Вх/ВыхСброс

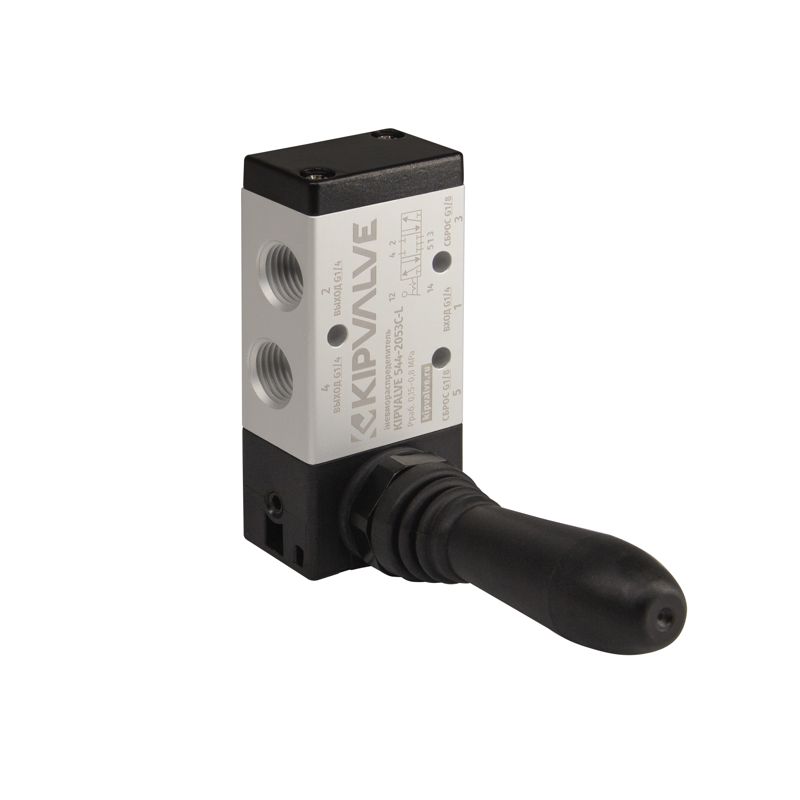

KIPVALVE 544-2053C-S

Кодировка по системе AIRTAC 4H230C-08-S

 G1/4 G1/8 776

KIPVALVE 548-2053C-S

Кодировка по системе AIRTAC 4H230C-08-S

 G1/8 G1/8 684

KIPVALVE 543-3053C-S

Кодировка по системе AIRTAC 4H230C-08-S

 G3/8 G1/4 868

(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

Пневмораспределители 5/3 бистабильные, с ЗЦП, с фиксацией, серия 4

Пневмораспределители 5/3 бистабильные,
с ЗЦП, с фиксацией, серия 4

 5/3 бистабильные
Модификация Присоединение Расход, Нл/мин Фото, 3D модель, Чертеж (1)
Вх/ВыхСброс

KIPVALVE 544-2053C-L

Кодировка по системе AIRTAC 4H230C-08-L

 G1/4 G1/8 776

KIPVALVE 548-2053C-L

Кодировка по системе AIRTAC 4H230C-08-L

 G1/8 G1/8 684

KIPVALVE 543-3053C-L

Кодировка по системе AIRTAC 4H230C-08-L

 G3/8 G1/4 868

(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

Расшифровка условного обозначения пневмораспределителей KipValve

338N - 1133C

Серия

3: 3-й форм- фактор

4: 4-й форм- фактор

5: 5-й форм- фактор

7: 7-й форм- фактор

8: 8-й форм- фактор

Тип управления

3: Электропневматическое управление

4: Ручное управление

5: Механическое управление

6: Пневматическое управление

Присоединительный размер

5: M5×0.8

8: G1/8"

4: G1/4"

3: G3/8"

2: G1/2"

1: G1"

Стандарт стыковочной поверхности

N: по типу NAMUR (для распределителей с электропневматическим управлением)

Количество позиций

2: 2 позиции

3С: 3 поз., центральная закрыта

3Е: 3 поз., центральная открыта

3Р: 3 поз., центральная под давлением

Количество портов

2: 2 порта

3: 3 порта

5: 5 портов

Число сторон управления


1: одностороннее

 для распределителей с электропневматическим и пневматическим управлением

2: двухстороннее


0: одностороннее (для распределителей с ручным и механическим управлением)

Габарит корпуса

1: 1-й габарит

2: 2-й габарит

3: 3-й габарит

4: 4-й габарит

8: 8-й габарит

Значение габарита пневмораспределителя указывает на ширину его корпуса. Каждый форм-фактор имеет свою линейку габаритов. Конкретное значение указано в чертежах моделей.

Пример расшифровки - 434-2152:

Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
