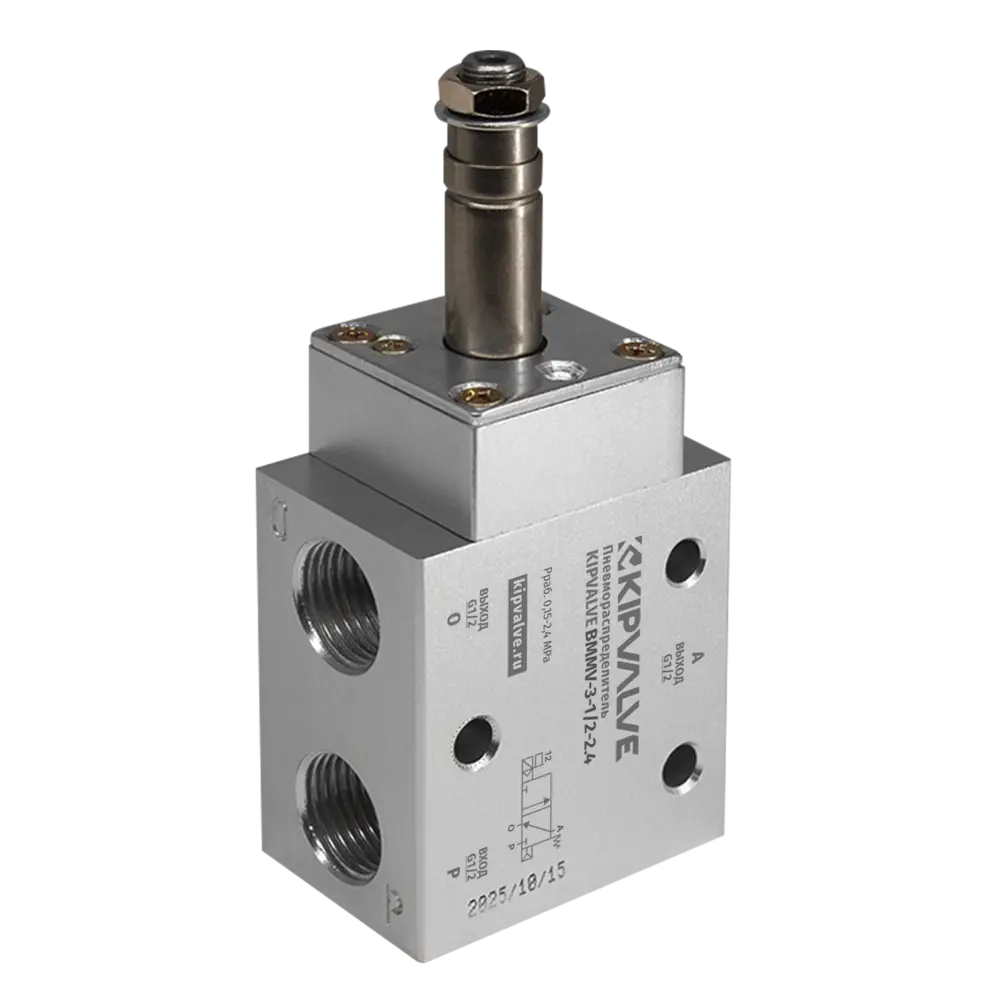

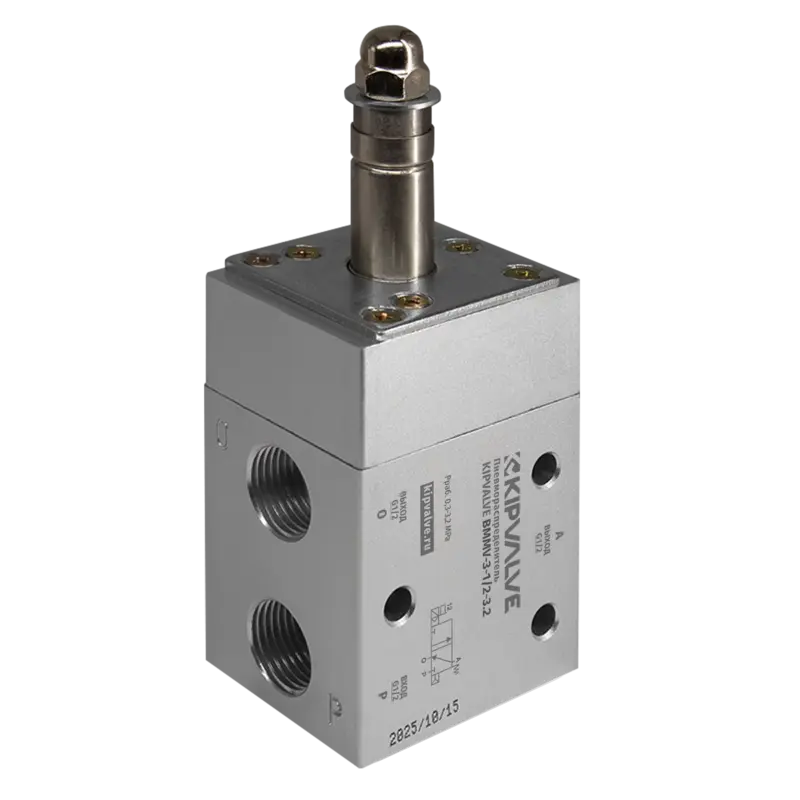

Распределители серии YH с электропневматическим управлением для выдувных машин.
Предназначены для подачи потока сжатого воздуха в секцию выдува экструзионно-выдувной машины для формирования готового изделия из преформы. Экструзионно-выдувное оборудование предназначено для изготовления из полимерных материалов полых емкостей. Такие емкости используются для упаковки жидких пищевых продуктов, жидких и гранулированных медицинских препаратов, сыпучих и жидких химических веществ.
Присоединение: изготавливаются с присоединительным размером G1/2.
Управление: электропневматическое. Для управления используются катушки KIPVALVE CL083 с напряжением питания 24VDC, 220VAC*.
Конструкция: относятся к распределителям золотникового типа с пилотным управлением.
Функции переключения: 3-линейные распределители с 2 позициями.
Монтаж:на поверхность, через отверстия в корпусе.
Распределители серии YH с электропневматическим управлением для выдувных машин:
- Имеют присоединительные размеры G1/2,
- В линейке модификации с внутренним и внешним пилотный управлением,
- Максимальное давление 24 бар.
Общие технические характеристики распределителей серии YH с электропневматическим управлением для выдувных машин:
| Параметр | Значение |
|---|---|
| Конструкция | Золотникового типа с пилотным управлением |
| Рабочее давление | 1,5…24 бар |
| Максимально допустимое давление | 24 бар |
| Рабочая среда | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | -5…50°C |
| Материал корпуса | Алюминий |
| Монтаж | На поверхность. Крепление через отверстия в корпусе, |
Модификации поворотных пневматических распределителей серии YH с электропневматическим управлением для выдувных машин:
 |
Серия: | YH |
| Тип: | 3/2 | |
| Особенности конструкции: | пружинный возврат, одностороннее управление | |
| Схема распределителя: |  |
| Модель распределителя | Тип пилотного канала | Присоединение (порт питания, выход, выхлоп) | Эффективная площадь сечения пропускного канала, мм2 | Тип устанавливаемой катушки | Габаритный чертеж |
|---|---|---|---|---|---|
| YH23JD-15.X | Внутренний | G 1/2 | 60 | CL083 |  |
 |
Серия: | Е |
| Тип: | 3/2 | |

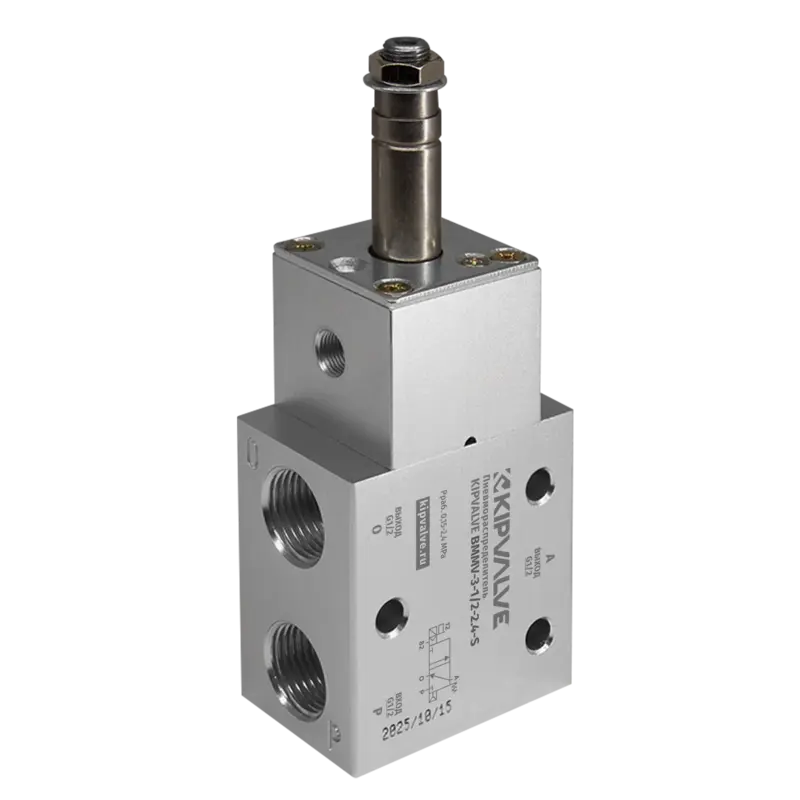

| Особенности конструкции: | пружинный возврат, одностороннее управление, внешний пилот G1/8 | |
| Схема распределителя: |  |
| Модель распределителя | Тип пилотного канала | Присоединение | Эффективная площадь сечения пропускного канала, мм2 | Тип устанавливаемой катушки | Габаритный чертеж | |
|---|---|---|---|---|---|---|
| Порт питания, выход, выхлоп | Пилотный порт | |||||
| YH23JD-15P2.X | Внешний | G 1/2 | G 1/8 | 60 | CL083 |  |
Примечание:
* Катушки для распределителей заказываются отдельно.
