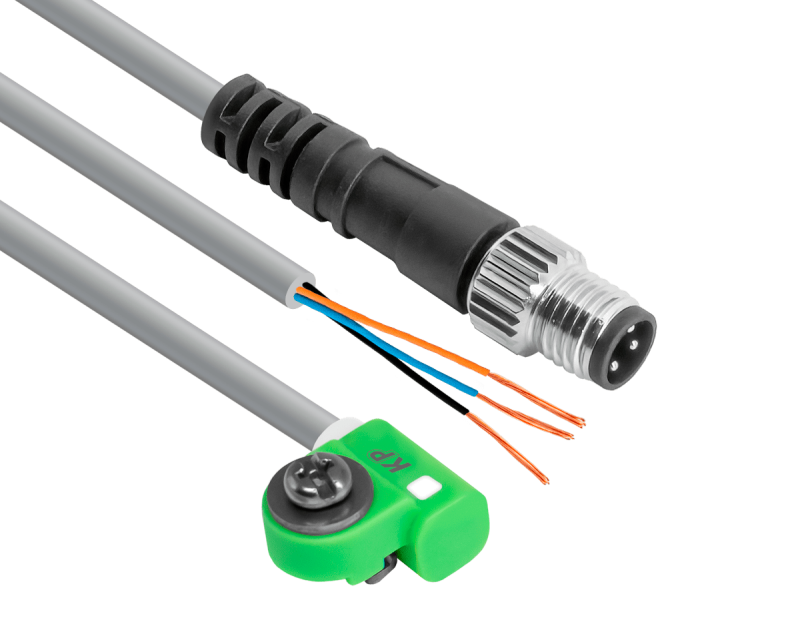

Магнитные датчики KIPPRIBOR серии LM60 совместимы с пневматическими цилиндрами с L-образным пазом.
Монтаж Магнитных датчиков KIPPRIBOR серии LM60 в L-образный паз
Подходят для цилиндров серии KVDA
Параметр
|
Значение
|
||
---|---|---|---|
Модификация
|
LM60-12.P1.U1.Kxx
|
LM60-12.N1.U1.Kxx
|
LM60-12.D1.U1.Kxx
|
Тип коммутационного элемента
|
Полупроводниковый элемент
|
||
Коммутационная функция
|
NO
|
||
Схема подключения
|
PNP
|
NPN
|
2-проводная
|
Напряжение питания
|
10…30 VDC
|
||
Максимальный ток нагрузки
|
100 мА
|
50 мА
|
|
Потребляемый ток
|
max 3 мА при 24 VDC
|
- |
|
Ток утечки
|
0.1 мкА
|
90 мкА при 28 VDC
|
|
Падение напряжения на датчике
|
max 0,8 В, при токе 100 мА DC
|
2,65 В, при токе 50 мА DC |
|
Максимальная отключаемая нагрузка
|
3 Вт
|
1.5 Вт
|
|
Максимальная частота срабатывания
|
900 Гц
|
||
Чувствительность
|
40~800 Gs
|
||
Степень защиты
|
IP67
|
||
Защита от перенапряжения
|
Да
|
||
Защита от тока обратной полярности
|
Да
|
Нет
|
|
Стойкость к ударной нагрузке
|
50 g
|
||
Стойкость к вибрационной нагрузке
|
9 g
|
||
Наличие индикации
|
LED-индикатор
|
||
Тип электрического подключения
|
Кабельный вывод 2000мм
кабельный вывод с разъемом M8: 150мм кабельный вывод с разъемом M12: 150мм |
||
Температура эксплуатации
|
-10…+70°С
|
Габаритный чертеж
|
Подключение
|
Схема
подключения
|
Модификация
|
---|---|---|---|
кабельный вывод
|
2-wire
|
LM60-12.D1.U1.K
|
|
PNP
|
LM60-12.P1.U1.K
|
||
NPN
|
LM60-12.N1.U1.K
|
||
разъем М8 male,
3 pin |
2-wire
|
LM60-12.D1.U1.K08
|
|
PNP
|
LM60-12.P1.U1.K08
|
||
NPN
|
LM60-12.N1.U1.K08
|
||
разъем М12 male,
4 pin |
2-wire
|
LM60-12.D1.U1.K12
|
|
PNP
|
LM60-12.P1.U1.K12
|
||
NPN
|
LM60-12.N1.U1.K12
|
