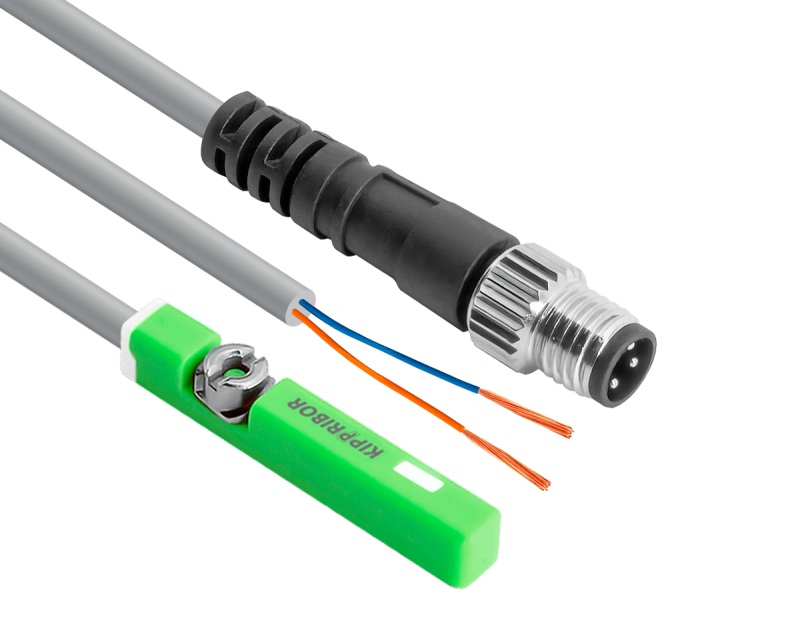

Магнитные датчики KIPPRIBOR серии LM50

Магнитные датчики KIPPRIBOR серии LM50 совместимы с пневматическими цилиндрами с T-образным пазом

Монтаж Магнитных датчиков KIPPRIBOR серии LM50 в T-образный паз

---

Характеристики магнитных датчиков KIPPRIBOR серии LM:

Параметр	Значение параметра
Модификация	LM50-34.R1.U6.K	LM50-34.R1.U1.K	LM50-34.I1.U1.K; LM50-34.I1.U1.K08; LM50-34.I1.U1.KZ3
Тип датчика	герконовый	герконовый	магниторезистивный (датчик Холла)
Коммутационная функция	NO (2-х проводное подключение)	NO (3-х проводное подключение)	NO (3-х проводное подключение)
Коммутационный элемент	геркон	геркон	транзистор (PNP/NPN автоопределение)
Номинальное напряжение	12…240 VDC / 24…240 VAC	10…30 VDC	10…30 VDC
Коммутируемый ток (max)	100 мА	500 мА	100 мА
Максимальная отключаемая нагрузка (max)	10 Вт	10 Вт	3 Вт
Потребляемый ток (max)	—	10 мА, при 24В	7,5 мА, при 24В
Падение напряжения на датчике	2,5 В, при токе 100 мА DC	0,1 В, при токе 500 мА DC	1 В, при токе 100 мА DC
Ток утечки (max)	—	—	0,01 мА
Индикация	желтый светодиод	желтый светодиод	желтый светодиод
Кабель	⌀2,9 мм, 2 жилы, маслостойкая изоляция	⌀2,9 мм, 3 жилы, маслостойкая изоляция	⌀2,9 мм, 3 жилы, маслостойкая изоляция
Чувствительность	35…45 Гс	35…45 Гс	40…800 Гс
Частота срабатывания	200 Гц	200 Гц	5000 Гц
Температура эксплуатации	-10…-70°C	-10…-70°C	-10…-70°C
Стойкость к ударной нагрузке	30 g	30 g	50 g
Стойкость к вибрационной нагрузке	9 g	9 g	9 g
Класс защиты	IP67	IP67	IP67
Встроенная электрическая защита	—	—	От тока обратной полярности, от перенапряжения
Подключение	кабельный вывод 2,5 м	кабельный вывод 2,5 м	кабельный вывод 2,5 м, разъём М8 (male), длина кабеля 150мм разъем EZ3 (male), длина кабеля 150мм

---

Таблица выбора магнитных датчиков KIPPRIBOR серии LM50

Исполнение	Габаритные размеры	Напряжение питания	Схема подключения	Коммутационная функция	Модификация
Устанвка в Т-паз пневмоцилиндра		12…240 VDC / 24…240 VAC	2-х проводное подключение	NO	LM50-34.R1.U6.K
		10…30 VDC	3-х проводное подключение		LM50-34.R1.U1.K
		10…30 VDC	3-х проводное подключение PNP/NPN автоопределение	NO	LM50-34.I1.U1.K
					LM50-34.I1.U1.K08
					LM50-34.I1.U1.KZ3

Схемы подключения магнитных датчиков KIPPRIBOR серии LM

LM50-34.R1.U6.K	LM50-34.I1.U1.K   NPN   PNP	LM50-34.I1.U1.K08, LM50-34.I1.U1.KZ3   NPN PNP
LM50-34.R1.U1.K

Распиновка разъёмов M8 и EZ3

M8 male

EZ3 male

---

Принцип действия магнитных датчиков KIPPRIBOR серии LM

Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным
кольцом к датчику, чувствительный элемент реагирует на магнитное поле и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.

---

Каждый тип датчиков имеет свои достоинства и недостатки друг относительно друга.

Для герконовых датчиков:

Для магниторезистивных:

+ Выше отключаемая мощность + Есть датчики с универсальным питанием (AC/DC) + Широкий диапазон коммутируемого напряжения (до 240 В) + Отсутствие токов утечки в выключенном состоянии – Ниже частота срабатывания – Подвержены механическому износу – Отсутствие встроенной защиты – Некоторые датчики требуют соблюдения полярности питания – Нет датчиков с разъёмом

+ «Умная» схема с автоопределением типа входа (PNP/NPN) + Встроенная защита от обратной полярности и перенапряжения + Выше частота переключения + Отсутствует дребезг контактов + Не подвержены механическому износу + Лёгкое подключение и быстрая замена за счёт разъёмов M8 и EZ3 – Ниже отключаемая мощность – Присутствует назначительный ток утечки в выключенном состоянии – Нет датчиков на переменное напряжение

---

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM на примере установки для запайки стаканчиков крышками из фольги

Описание работы:
1. Контроллер подаёт команду «вниз» на пневмораспределитель;
2. Пневмораспределитель срабатывает и впускает воздух в цилиндр;
3. Поршень цилиндра опускается. Срабатывает датчик нижнего положения и контроллер получает сигнал «Поршень в нижнем положении»;
4. Контроллер подаёт команду «вверх» на пневмораспределитель;
5. Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.

---

Обозначение при заказе магнитных датчиков KIPPRIBOR серии LM

Пример обозначения при заказе: LM50-34.I1.U1.K08 вы заказали: LM – Магнитный датчик 50 – Ширина корпуса 5 мм 34 – Длина корпуса 34 мм I – С автоматическим определением схемы (PNP/NPN), 1 – С коммутационной функцией NO U1 – Напряжением питания 10...30 VDC K08 – C разъёмом М8

---

Способы монтажа магнитных датчиков KIPPRIBOR серии LM

	Фиксация в Т-пазе винтовым зажимом	Фиксация на гильзе круглого цилиндра с помощью монтажного набора серии PBI	Фиксация на стяжной шпильке пневмоцилиндра с помощью монтажного набора серии PN

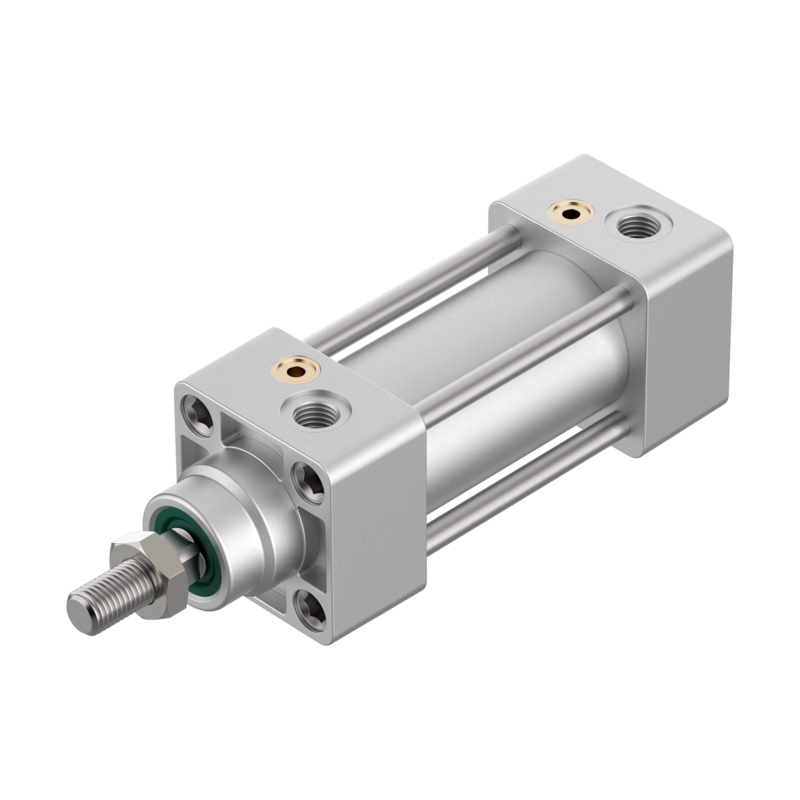

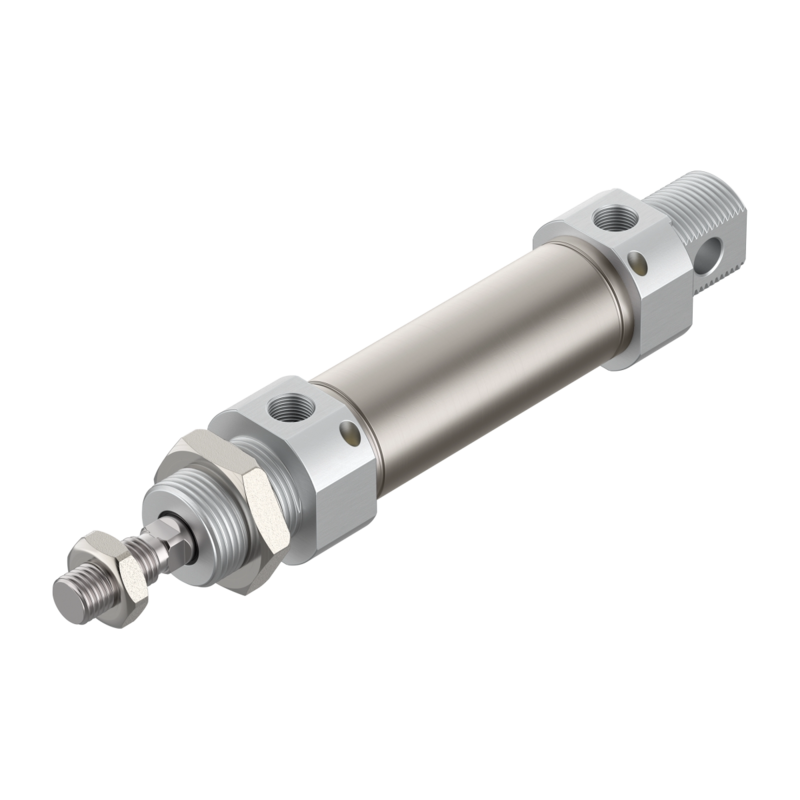

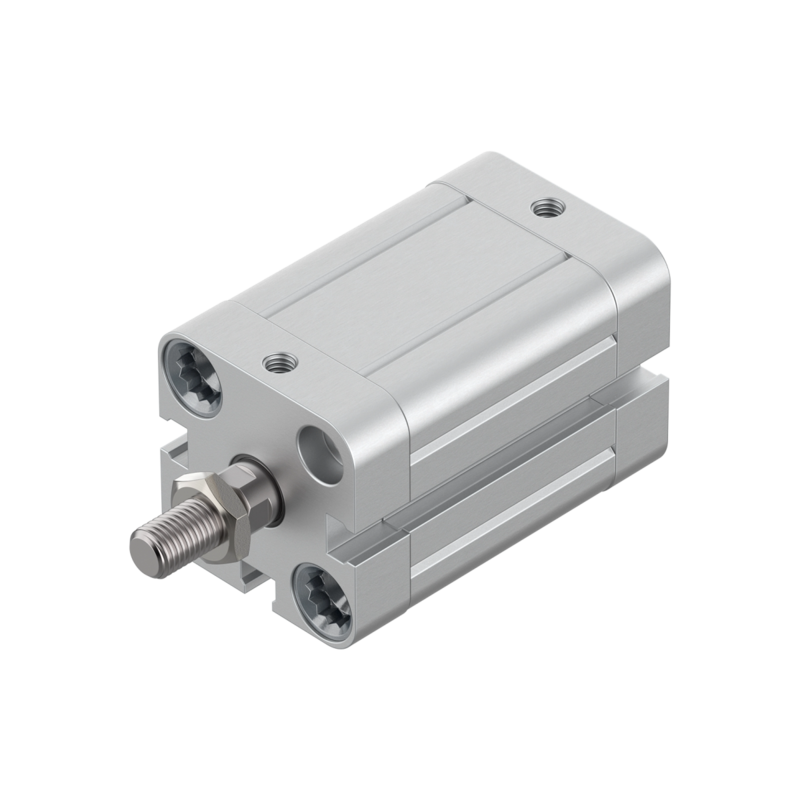

Тип цилиндра	Пневмоцилиндр с Т-образным пазом	Круглый пневмоцилиндр	Пневмоцилиндр со стяжными шпильками
Способ монтажа	Фиксация винтовым зажимом	Монтажный набор серии PBI	Монтажный набор серии PN
Монтажные размеры	Размеры Т-паза	Диаметр цилиндра: PBI-01: ⌀6-63 мм; PBI-02: ⌀6-125 мм	Диаметр шпильки: PN-6: ⌀4-6 мм; PN-8: ⌀8 мм; PN-10: ⌀10 мм; PN-12: ⌀12 мм; PN-16: ⌀14-16 мм

---

Таблица аналогов магнитных датчиков KIPPRIBOR серии LM

Модификация датчика KIPPRIBOR	Аналоги других производителей
	Camozzi	Festo	TEKO	SMC	Sick
LM50-34.R1.U6.K	CST-220	SME-8M	MS FE8	FY-59B D-Y7BA	RZT7
LM50-34.R1.U1.K	CST-232
LM50-34.I1.U1.K	CST-332	SMT-8M		DY-59A D-Y7P D-Y7G F-Y59B	MZT8
LM50-34.I1.U1.K08	CST-362
LM50-34.I1.U1.KZ3

---
