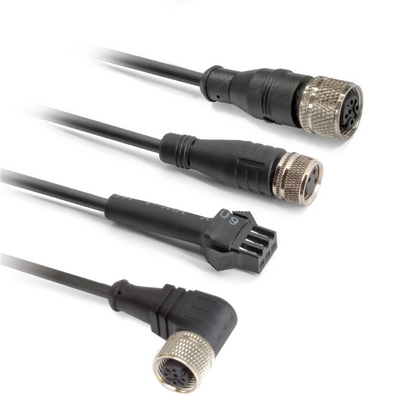

Соединители KIPPRIBOR серии CM c разъемами М8, M12, EZ для датчиков

Соединители KIPPRIBOR серии CM подходят для подключения датчиков KIPPRIBOR, Camozzi, FESTO, TEKO, SMC, Sick и других устройств с типовыми разъёмами М8, М12 и EZ:

• Датчиков
• Концевых выключателей
• Реле давления
• Пневмораспределителей с электроуправлением и др.

Резьбовые соединители типа М8 и M12 female обеспечивают герметичное подключение, поэтому подходят для самых суровых условий эксплуатации. Степень защиты IP67.

Соединители типа EZ3 female подойдут для сухих помещений с невзрывоопасной средой, как при производстве пластиковых окон.

Почему следует применять соединители KIPPRIBOR?

• Специальное покрытие контактов соединителей серии CM повышает проводимость и защищает от коррозии, обеспечивая надёжный контакт и безотказную эксплуатацию;
• Длина кабеля 3м. Достаточно для подключения к аппаратуре управления в большинстве случаев;
• Быстрая замена устройств с разъёмами сокращает время простоя;
• Конструкция соединителя обеспечивает правильное подключение. Исключается повреждение оборудования из-за ошибок при подключении;
• Изгибоустойчивый кабель легко прокладывается.

Характеристики соединителей KIPPRIBOR серии CM

Тип	Количество контактов	Номинальный ток	Степень защитный	Число механических операций соединения	Диапазон рабочих температур	Длина кабеля
CM08-3.F30	3	3 А	IP67	более 100 раз	-25...+85 °C	3 м
CM08-3.F30.L	3	3 А	IP67	более 100 раз	-25...+85 °C	3 м
CM08-4.F30	4	3 А	IP67	более 100 раз	-25...+85 °C	3 м
CM08-4.F30.L	4	3 А	IP67	более 100 раз	-25...+85 °C	3 м
CM12-4.F30	4	4 А	IP67	более 100 раз	-25...+85 °C	3 м
CM12-4.F30.L	4	4 А	IP67	более 100 раз	-25...+85 °C	3 м
CMEZ-3.F30	3	2,5 А	IP00	более 100 раз	-25...+85 °C	3 м

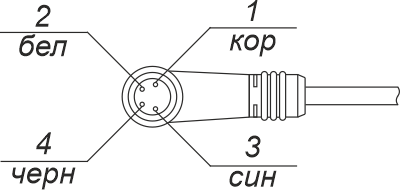

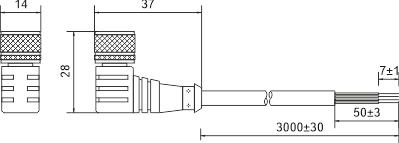

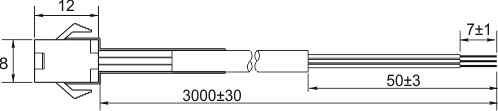

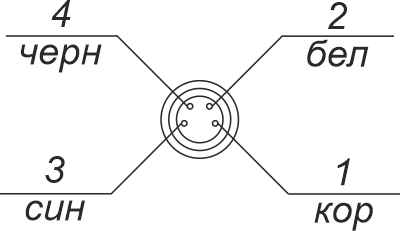

Габаритные размеры и распиновка соединителей KIPPRIBOR серии CM

Тип	Чертеж	Распиновка
CM08-3.F30
CM08-3.F30.L
CM08-4.F30
CM08-4.F30.L
CM12-4.F30
CM12-4.F30.L
CMEZ-3.F30

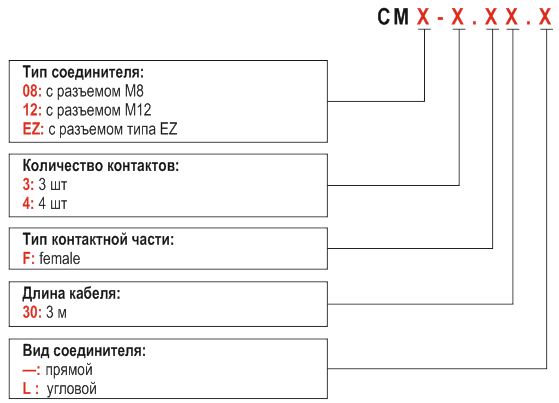

Структура условного обозначения соединителей KIPPRIBOR серии CM
